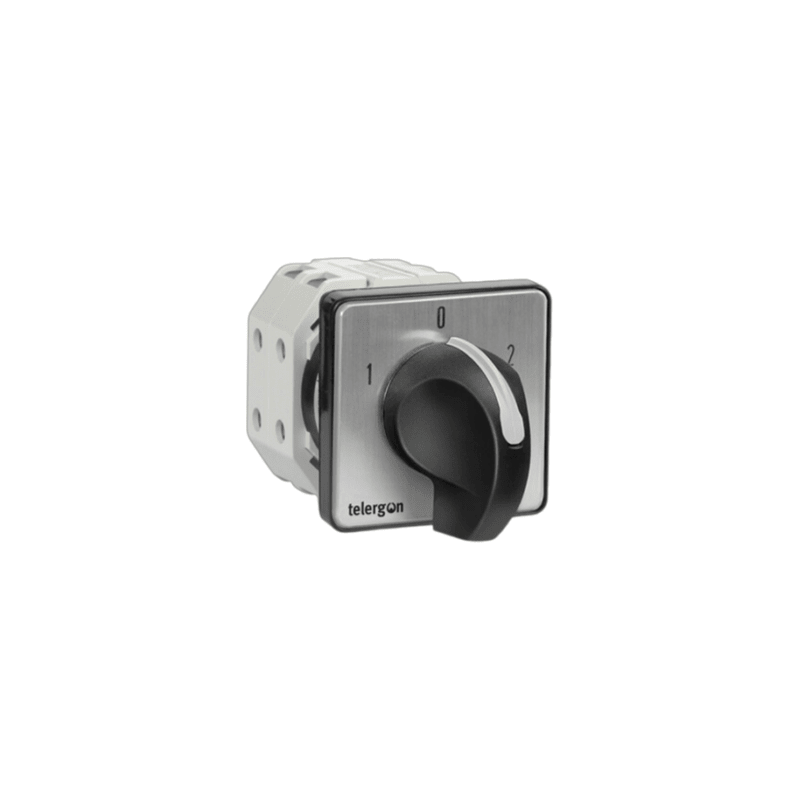

Telergon T-0006300402E1N1 Nockenschalter, Umschalter, 3P, 1-0-2, 80A

Der Telergon T-0006300402E1N1 ist ein Nockenschalter der T-Serie auf dem T63-Rahmen mit einem thermischen Bemessungsstrom von 80 A. Er ist als Umschalter mit Mittelstellung AUS (1-0-2) und 3 Polen ausgeführt und wird als Baugruppe für die Rückwandmontage mit dem standardmäßigen schwarzen Pfeilgriff geliefert.

Technische Daten:

• Handelsreferenz: T-0006300402E1N1
• Hersteller: Telergon
• EAN: 8433996026747
• Serie: Nockenschalter der Telergon T-Serie
• Rahmen / Modell: T63 (T-402)
• Produkttyp: Umschalter mit Mittelstellung AUS (1-0-2)
• Pole / Positionen: 3-polig
• Rahmengröße: 2
• Thermischer Bemessungsstrom [Ith]: 80 A
• Bemessungsisolationsspannung [Ui]: 690 V
• Bemessungsstoßspannungsfestigkeit [Uimp]: 8 kV
• Bemessungsbetriebsstrom [Ie] bei 415 V AC-21A: 80 A
• Bemessungsbetriebsstrom [Ie] bei 415 V AC-22A: 80 A
• Bemessungsbetriebsleistung 3x415 V AC-23A: 37 kW
• Bemessungsbetriebsleistung 3x415 V AC-3: 30 kW
• Bedingter Bemessungskurzschlussstrom: 15 kA
• Maximale gL-gG-Sicherungsbemessung: 80 A
• Bemessungsausschaltvermögen bei 400 V, cos phi 0.45: 504 A
• Bemessungs-Kurzzeitfestigkeitsstrom (1 s): 1600 A
• Mechanische Lebensdauer: 1.000.000 Schaltspiele
• Maximaler starrer Kupferleiter: 16/25 mm²
• Montage: Baugruppe für Rückwandmontage (Typ E)
• Betätigungsgriff: Standardmäßiger schwarzer Pfeilgriff (1N1)
• Umgebungslufttemperatur: -5...+40 °C
• Maximale Aufstellhöhe: 2.000 m
• Maximale Luftfeuchtigkeit: 90 %
• Verschmutzungsgrad: 3 (Standard für industrielle Anwendungen)
• Bemessungsfrequenz: 50/60 Hz
• Normen: IEC 60947-3

Merkmale und Vorteile:

• Kompakter Nockenschalter für die Steuerung von Schaltschränken und Maschinen
• Bemessungsstrom 80 A mit einer Schaltleistung von 37 kW bei 3x415 V AC-23A
• Ausgelegt für 1.000.000 mechanische Schaltspiele
• Baugruppe für Rückwandmontage mit dem standardmäßigen schwarzen Pfeilgriff; weitere Befestigungen und Griffe sind auf Anfrage bei Telergon erhältlich

Anwendungen:

• Steuerung und Schaltung von Maschinen und Schaltschränken
• Trennung und Auswahl in Verteilern und Schaltschränken
• Industrielle Installationen gemäß IEC 60947-3

Konform mit IEC 60947-3. Teil des Sortiments an Nockenschaltern der Telergon T-Serie.

Auch bekannt als: Telergon T-0006300402E1N1, T63 T-402, Nockenschalter der T-Serie 80 A.
