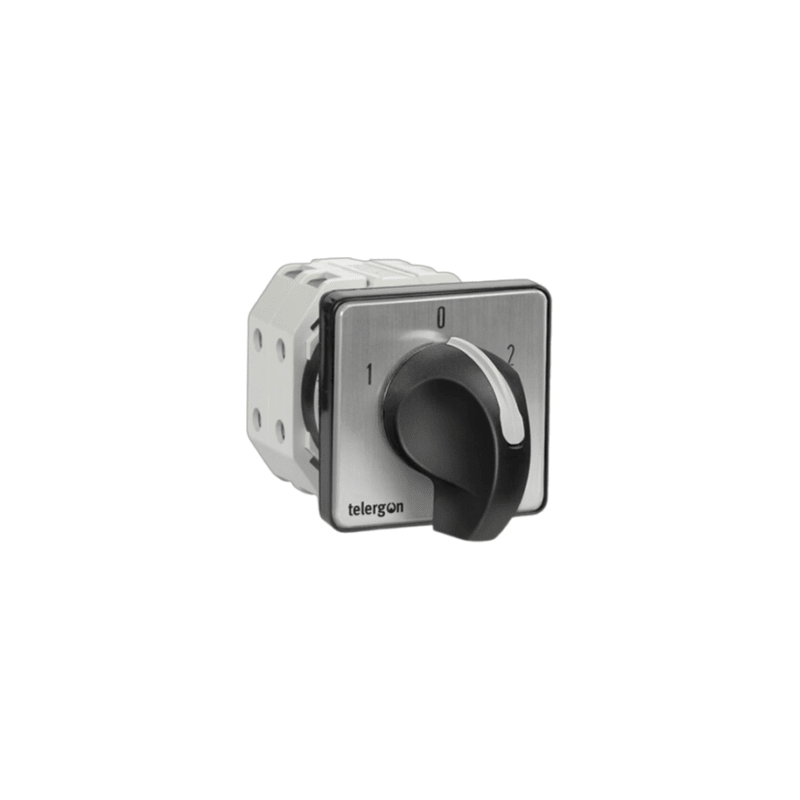

Telergon T-0001200510E1N1 Nockenschalter, mehrstufig, 1-polig, 1-2-3, 16A
Kostenloser Versand
Erhalten Sie kostenlosen Versand bei Bestellungen über 300 €!
Der Telergon T-0001200510E1N1 ist ein Nockenschalter der T-Serie auf dem T12-Rahmen mit einem thermischen Bemessungsstrom von 16 A. Er ist als Mehrstufenschalter ohne AUS-Stellung, 1-polig mit 3 Positionen, ausgeführt und wird als rückseitig montierte Baugruppe mit dem standardmäßigen schwarzen Pfeilgriff geliefert.
Technische Daten:
- Handelsreferenz: T-0001200510E1N1
- Hersteller: Telergon
- EAN: 8433996028932
- Serie: Nockenschalter der Telergon T-Serie
- Rahmen / Modell: T12 (T-510)
- Produkttyp: Mehrstufenschalter ohne AUS-Stellung, 1-polig
- Polzahl / Positionen: 3 Positionen
- Rahmengröße: 0
- Thermischer Bemessungsstrom [Ith]: 16 A
- Bemessungsisolationsspannung [Ui]: 500 V
- Bemessungsstoßspannungsfestigkeit [Uimp]: 6 kV
- Bemessungsbetriebsstrom [Ie] bei 415 V AC-21A: 16 A
- Bemessungsbetriebsstrom [Ie] bei 415 V AC-22A: 16 A
- Bemessungsbetriebsleistung bei 3x415 V AC-23A: 5,5 kW
- Bemessungsbetriebsleistung bei 3x415 V AC-3: 4 kW
- Bedingter Bemessungskurzschlussstrom: 10 kA
- Maximale gL-gG-Sicherungsbemessung: 25 A
- Bemessungsausschaltvermögen bei 400 V, cos phi 0,45: 80 A
- Bemessungskurzzeitfestigkeit (1 s): 240 A
- Mechanische Lebensdauer: 1.000.000 Schaltspiele
- Maximaler starrer Kupferleiter: 2x4 mm²
- Montage: Rückseitig montierte Baugruppe (Typ E)
- Betätigungsgriff: Standardmäßiger schwarzer Pfeilgriff (1N1)
- Umgebungslufttemperatur: -5...+40 °C
- Maximale Höhe über dem Meeresspiegel: 2.000 m
- Maximale Luftfeuchtigkeit: 90 %
- Verschmutzungsgrad: 3 (Standard für industrielle Anwendungen)
- Bemessungsfrequenz: 50/60 Hz
- Normen: IEC 60947-3
Merkmale und Vorteile:
- Kompakter Nockendrehschalter für die Steuerung von Schaltschränken und Maschinen
- Bemessen für 16 A mit einer Schaltleistung von 5,5 kW bei 3x415 V AC-23A
- Ausgelegt für 1.000.000 mechanische Schaltspiele
- Rückseitig montierte Baugruppe mit dem standardmäßigen schwarzen Pfeilgriff; weitere Befestigungen und Griffe sind auf Anfrage bei Telergon erhältlich
Anwendungen:
- Schaltfunktionen zur Maschinen- und Schaltschranksteuerung
- Freischaltung und Umschaltung in Verteilern und Schaltschränken
- Industrielle Installationen gemäß IEC 60947-3
Konform mit IEC 60947-3. Teil des Nockenschalter-Sortiments der Telergon T-Serie.
Auch bekannt als: Telergon T-0001200510E1N1, T12 T-510, Nockenschalter der T-Serie 16 A.
