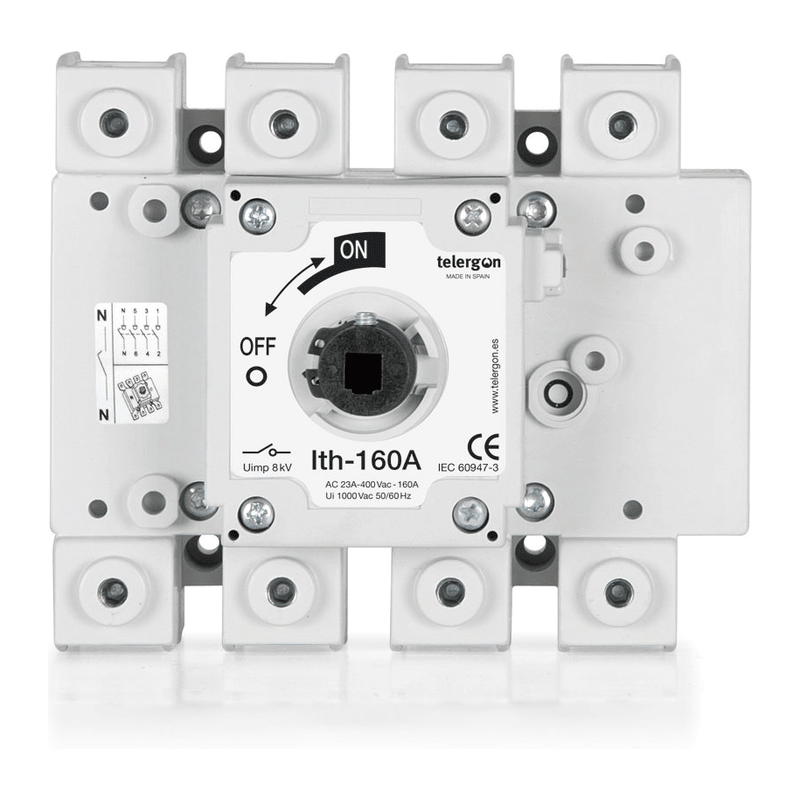

Telergon S5-01603PS0 Lasttrennschalter 3-polig 160A

Der Telergon S5-01603PS0 ist ein Lasttrennschalter der Baugröße 0 aus der S5-Serie mit einem Bemessungsdauerstrom von 160 A bei 40 °C in einer 3P-Konfiguration. Die Schalter der S5-Serie schalten unter Last bis 1000 V AC und verfügen über ein Sandwich-Gehäuse mit selbstreinigenden, silberlegierungsbeschichteten Messerkontakten für eine lange elektromechanische Lebensdauer.

Technische Daten:

• Handelsreferenz: S5-01603PS0
• Hersteller: Telergon
• EAN: 8433996017387
• Serie / Produktreihe: S5-Serie AC-Lasttrennschalter
• Produkttyp: Lasttrennschalter (O-I)
• Anzahl der Pole: 3P
• Baugröße: 0
• Bemessungsdauerstrom [Ith] bei 40°C: 160 A
• Bemessungsdauerstrom [Ith] bei 50°C: 160 A
• Bemessungsdauerstrom [Ith] bei 60°C: 160 A
• Bemessungsisolationsspannung [Ui]: 1000 V
• Bemessungsstoßspannungsfestigkeit [Uimp]: 8 kV
• Bemessungsbetriebsstrom [Ie] bei Ue 400 V AC-21A: 160 A
• Bemessungsbetriebsstrom [Ie] bei Ue 400 V AC-22A: 160 A
• Bemessungsbetriebsstrom [Ie] bei Ue 400 V AC-23A: 160 A
• Bemessungsausschaltvermögen bei 400 V AC-23: 1280 A
• Bemessungseinschaltvermögen bei 400 V AC-23: 1600 A
• Bemessungskurzschlusseinschaltvermögen [Icm]: 13 kA Spitze
• Bemessungskurzzeitstromfestigkeit [Icw] 1 s: 7 kA eff.
• Mechanische Lebensdauer: 8.000 Schaltspiele
• Montage: Sockelmontage mit Schrauben
• Betätigung: Direkt- oder Außenbetätigung (Griff separat zu bestellen)
• Normen: IEC 60947-3, IEC 61439-2, RoHS
• Zulassungen: CE, IEC CB Scheme, EAC, Bureau Veritas, CCC

Merkmale und Vorteile:

• Sandwich-Gehäuse mit selbstreinigenden, mit Silberlegierung beschichteten Messerkontakten
• Rastmechanismus ermöglicht eine schnelle, unabhängige Schaltung für eine rasche Lichtbogenlöschung
• Ausschaltstrom bis zum 8-Fachen des Bemessungsbetriebsstroms
• Verriegelbarer Griff in der AUS-Position mit bis zu drei Vorhängeschlössern (5–8 mm)
• Türverriegelung in der EIN-Position, für Wartungsarbeiten mit einem Werkzeug deaktivierbar
• Sockelmontage mit Schrauben; direkte oder externe Griffbetätigung

Anwendungen:

• Haupttrennung in industriellen Schaltanlagen und Verteilereinheiten
• Trennung von Motoren und Maschinen mit erforderlicher Lastschaltfähigkeit
• Energieverteilertafeln in Gewerbe- und Industriegebäuden
• Schaltanlagen gemäß IEC 61439-2

Konform mit IEC 60947-3 und IEC 61439-2. Teil der Telergon S5-Serie.

Auch bekannt als: Telergon S5-01603PS0, S5 3P 160 A Lasttrennschalter.
