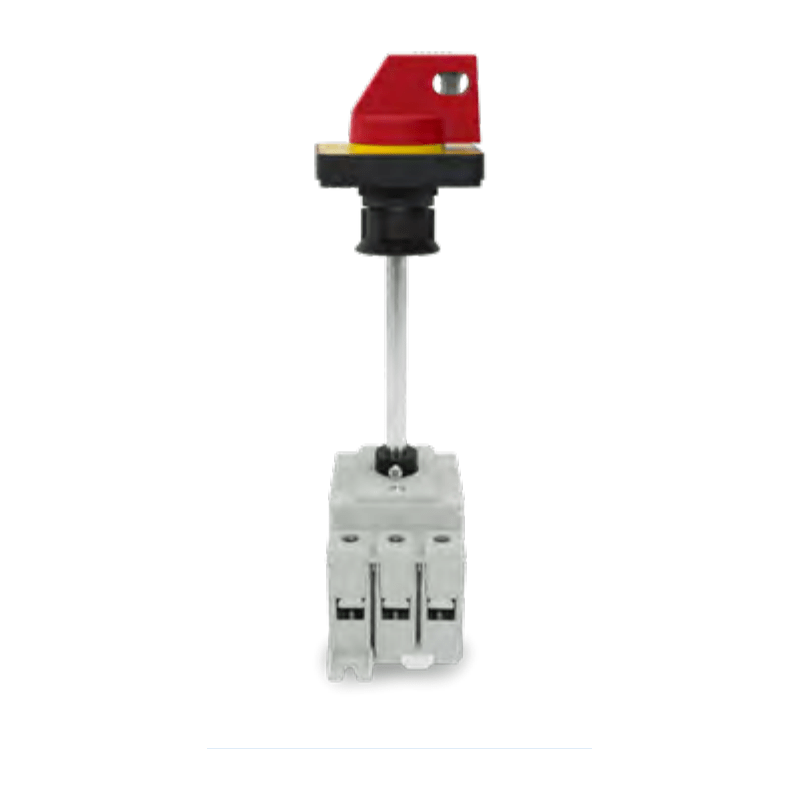

Telergon S3-01253P7DC Lasttrennschalter 3-polig 125 A mit Türverriegelung

Der Telergon S3-01253P7DC ist ein Lasttrennschalter aus der S3-Serie kompakter AC-Lasttrennschalter mit einem Bemessungsstrom von 125 A bei 415 V AC-23A in einer 3P-Konfiguration. Er ist für die sichere Trennung in industriellen und gewerblichen Niederspannungsanlagen ausgelegt und wird für die Montage mit Türverriegelung inklusive rot-gelbem, abschließbarem Griff (48 x 48 mm) geliefert.

Technische Daten:

• Handelsreferenz: S3-01253P7DC
• Hersteller: Telergon
• Serie / Produktreihe: S3-Serie kompakter AC-Lasttrennschalter
• Produkttyp: Lasttrennschalter
• Anzahl der Pole: 3P
• Baugröße: 0
• Bemessungs-Thermiestrom [Ith]: 125 A (-25...+55°C)
• Bemessungsbetriebsstrom AC [Ue 415 V AC-23A]: 125 A
• Bemessungsbetriebsleistung AC bei 415 V AC-23A: 55 kW
• Bemessungsisolationsspannung [Ui]: 800 V AC
• Bemessungsstoßspannungsfestigkeit [Uimp]: 8 kV
• Bemessungsbedingter Kurzschlussstrom bei 415 V (durch Sicherung geschützt): 20 kA
• Bemessungs-Kurzzeitstromfestigkeit [Icw] 1 s: 2.75 kA rms
• Bemessungs-Kurzschlusseinschaltvermögen [Icm]: 3.9 kA Spitze
• Montage: Türverriegelung
• Betätigungsgriff: Rot-gelber, abschließbarer Griff, 48 x 48 mm
• Mechanische Lebensdauer: 100,000 Schaltspiele
• Bemessungsspannung (UL): 600 V AC
• Griffschutz: Typ 4/4X, IP65
• Welle: 135 mm lange Welle im Lieferumfang enthalten
• Normen: IEC 60947-3, UL 60947-1, UL 60947-4-1, CSA 22.2 Nr. 60947-4-1
• Zertifizierungen: UL Listed, UL Guide NLRV Datei E123623, CE

Merkmale und Vorteile:

• Zwangsöffnungsmechanismus für erhöhte Bedienersicherheit
• Abschließbarer Griff für bis zu 3 Vorhängeschlösser
• Kompakte Bauweise für platzbeschränkte Schaltschränke
• Modulares Design mit umfangreichem Zubehör: Hilfskontakte, Anbaupole und Klemmenabdeckungen
• Ausgelegt für 100,000 mechanische Schaltspiele
• Griffschutz Typ 4/4X, IP65 an der Schaltschrankfront

Anwendungen:

• Industrielle Schaltanlagen und Steuerpulte
• Motortrennung in Maschinen und OEM-Anlagen
• Elektrische Energieverteilung in gewerblichen und tertiären Gebäuden
• Schaltschrankbau für HVAC, Maschinen und Automatisierung
• Anlagen für erneuerbare Energien und Hilfsstromkreise in der Leistungselektronik

Konform mit IEC 60947-3. Teil der Telergon S3-Serie.

Auch bekannt als: Telergon S3-01253P7DC, S3-01253P7DC 3P 125A Lasttrennschalter, Telergon S3-Serie Lasttrennschalter.
