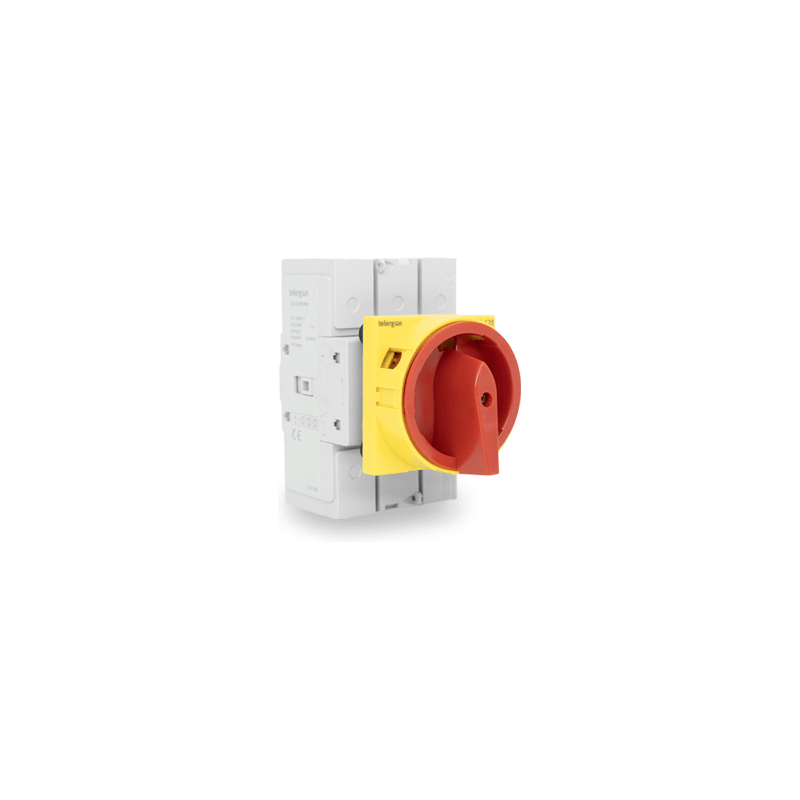

Telergon S3-00323P4PM Lasttrennschalter, 3-polig, 32 A, für Schalttafelmontage

Der Telergon S3-00323P4PM ist ein Lasttrennschalter aus der S3-Serie kompakter AC-Lasttrennschalter, ausgelegt für 32 A bei 415 V AC-23A in einer 3-poligen Konfiguration. Er ist für die sichere Trennung in industriellen und gewerblichen Niederspannungsanlagen vorgesehen und wird für die Montage auf der Schalttafel mit einem rot-gelben, abschließbaren Griff (64 x 64 mm) geliefert.

Technische Daten:

• Handelsreferenz: S3-00323P4PM
• Hersteller: Telergon
• Serie / Baureihe: S3-Serie kompakter AC-Lasttrennschalter
• Produkttyp: Lasttrennschalter
• Anzahl der Pole: 3P
• Baugröße: 000
• Bemessungs-Thermiestrom [Ith]: 32 A (-25...+55°C)
• Bemessungsbetriebsstrom AC [Ue 415 V AC-23A]: 32 A
• Bemessungsbetriebsleistung AC bei 415 V AC-23A: 15 kW
• Bemessungsisolationsspannung [Ui]: 800 V AC
• Bemessungsstoßspannungsfestigkeit [Uimp]: 8 kV
• Bedingter Bemessungskurzschlussstrom bei 415 V (mit Sicherungsschutz): 10 kA
• Bemessungs-Kurzzeitstromfestigkeit [Icw] 1 s: 0,5 kA eff.
• Bemessungs-Kurzschlusseinschaltvermögen [Icm]: 0,85 kA Scheitelwert
• Montage: Schalttafelmontage
• Betätigungsgriff: Rot-gelber, abschließbarer Griff, 64 x 64 mm
• Mechanische Lebensdauer: 100.000 Schaltspiele
• Bemessungsspannung (UL): 600 V AC
• Griffschutz: Typ 4/4X, IP65
• Normen: IEC 60947-3, UL 60947-1, UL 60947-4-1, CSA 22.2 Nr. 60947-4-1
• Zertifizierungen: UL Listed, UL Guide NLRV Datei E123623, CE

Merkmale und Vorteile:

• Zwangsöffnungsmechanismus für erhöhte Bedienersicherheit
• Abschließbarer Griff für bis zu 3 Vorhängeschlösser
• Kompakte Bauweise für platzbeschränkte Schalttafeln
• Modulares Design mit umfangreichem Zubehörsortiment: Hilfskontakte, Anbaupole und Klemmenabdeckungen
• Ausgelegt für 100.000 mechanische Schaltspiele
• Griffschutz Typ 4/4X, IP65 an der Vorderseite der Schalttafel

Anwendungen:

• Industrielle Schaltanlagen und Steuerpulte
• Motortrennschalter für Maschinen und OEM-Anlagen
• Elektrische Verteilung in gewerblichen und tertiären Gebäuden
• Schaltschrankbau für HLK, Maschinen und Automatisierung
• Erneuerbare-Energien-Systeme und Hilfsstromkreise in der Leistungselektronik

Konform mit IEC 60947-3. Teil der Telergon S3-Serie.

Auch bekannt als: Telergon S3-00323P4PM, S3-00323P4PM 3P 32A Lasttrennschalter, Trennschalter der Telergon S3-Serie.
