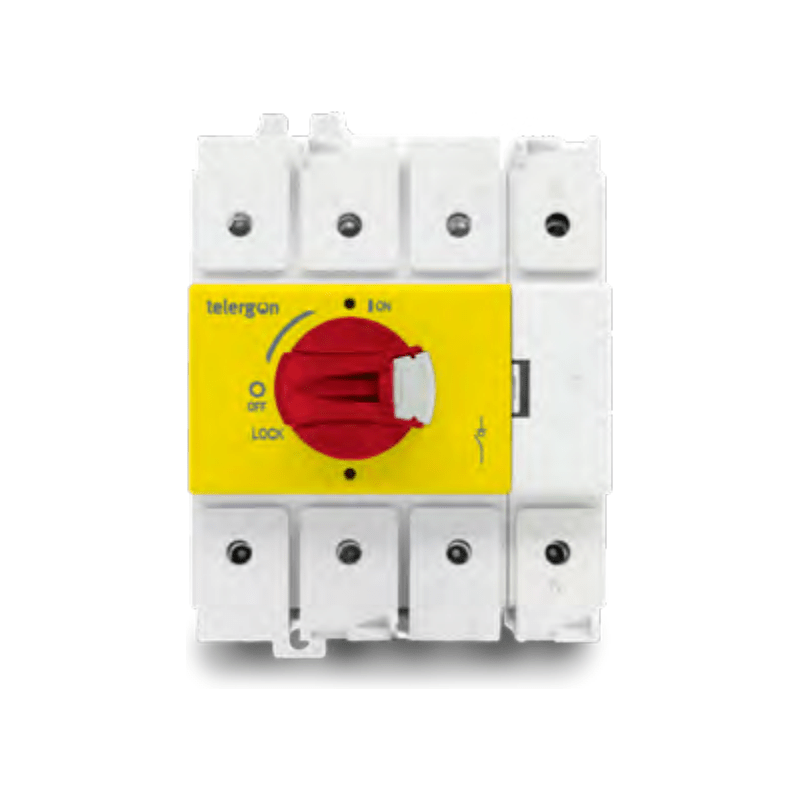

Telergon S3-00163P5DB Lasttrennschalter, 3-polig, 16 A, DIN-Schiene

Der Telergon S3-00163P5DB ist ein Lasttrennschalter aus der S3-Serie kompakter AC-Lasttrennschalter, ausgelegt für 16 A bei 415 V AC-23A in einer 3-poligen Konfiguration. Er ist für die sichere Trennung in industriellen und gewerblichen Niederspannungsinstallationen konzipiert und wird für die Montage auf DIN-Schiene mit rotem Griff auf gelbem Sockel geliefert.

Technische Daten:

• Handelsreferenz: S3-00163P5DB
• Hersteller: Telergon
• Serie / Baureihe: S3-Serie kompakter AC-Lasttrennschalter
• Produkttyp: Lasttrennschalter
• Anzahl der Pole: 3P
• Größe: 000
• Bemessungsbetriebsstrom [Ith]: 16 A (-25...+55°C)
• Bemessungsbetriebsstrom AC [Ue 415 V AC-23A]: 16 A
• Bemessungsbetriebsleistung AC bei 415 V AC-23A: 7,5 kW
• Bemessungsisolationsspannung [Ui]: 800 V AC
• Bemessungsstoßspannungsfestigkeit [Uimp]: 8 kV
• Bedingter Bemessungskurzschlussstrom bei 415 V (sicherungsgeschützt): 10 kA
• Bemessungskurzzeitstrom [Icw] 1 s: 0,5 kA eff.
• Bemessungseinschaltvermögen bei Kurzschluss [Icm]: 0,85 kA Scheitelwert
• Montage: Montage auf DIN-Schiene
• Betätigungsgriff: Roter Griff auf gelbem Sockel
• Mechanische Lebensdauer: 100.000 Schaltspiele
• Bemessungsspannung (UL): 600 V AC
• Normen: IEC 60947-3, UL 60947-1, UL 60947-4-1, CSA 22.2 No 60947-4-1
• Zertifizierungen: UL Listed, UL Guide NLRV File E123623, CE

Eigenschaften und Vorteile:

• Zwangsöffnungsmechanismus für erhöhte Bedienersicherheit
• Abschließbarer Griff für bis zu 3 Vorhängeschlösser
• Kompakte Bauform für platzbeschränkte Schaltschränke
• Modulares Design mit umfangreichem Zubehör: Hilfskontakte, Anbaumodule und Klemmenabdeckungen
• Ausgelegt für 100.000 mechanische Schaltspiele

Anwendungen:

• Industrielle Schaltanlagen und Steuerschränke
• Motortrennung in Maschinen und OEM-Anlagen
• Elektrische Verteilung in gewerblichen und tertiären Gebäuden
• Schaltschrankbau für HLK, Maschinen und Automatisierung
• Systeme für erneuerbare Energien und Hilfsstromkreise in der Leistungselektronik

Konform mit IEC 60947-3. Teil der Telergon S3-Serie.
