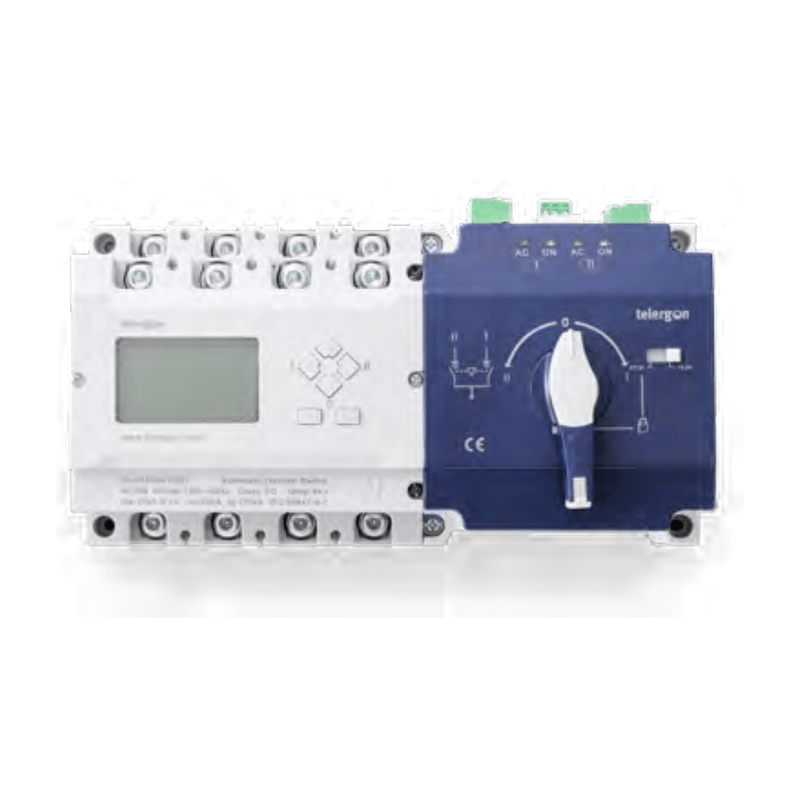

Telergon C2-01253NTDDT automatischer Netzumschalter 3P+N 125A

Der Telergon C2-01253NTDDT ist ein automatischer Umschalter 125 A 3P+N der C2-Serie und ermöglicht die automatische und programmierbare Umschaltung zwischen zwei Versorgungen, beispielsweise einer Netzversorgung und einem Standby-Generator. Das Gerät hat die Baugröße 0 und ist gemäß IEC 60947-6-1 als PC-Klasse AC-33B klassifiziert.

Technische Daten:

• Handelsreferenz: C2-01253NTDDT
• Hersteller: Telergon
• Serie / Produktreihe: Automatischer Umschalter der C2-Serie
• Produkttyp: Automatischer Umschalter (ATS), automatische und programmierbare Umschaltung
• Polzahl: 3P+N
• Baugröße: 0
• Bemessungs-Thermestrom [Ith]: 125 A
• Bemessungs-Betriebsstrom [Ie] bei 415 V (AC-31B, AC-32B, AC-33B): 125 A
• Bemessungs-Isolationsspannung [Ui]: 690 V
• Bemessungs-Stoßspannungsfestigkeit [Uimp]: 8 kV
• Bemessungseinschaltvermögen bei Kurzschluss [Icm]: 20 kA Spitze
• Bemessungs-Kurzzeitstromfestigkeit [Icw] 0,2 s: 10 kA
• Bedingter Bemessungs-Kurzschlussstrom [Icc]: 120 kA
• Bemessungs-Steuerspannung: 230 V / 50 Hz
• Betriebsumschaltzeit: 1,25 s
• Kontaktumschaltzeit: 0,6 s
• ATSE-Klasse: PC-Klasse AC-33B
• Schaltspiele: 6.000
• Anzugsdrehmoment der Klemmen: M6, 3 Nm
• Anschlusskapazität, Cu-Kabel: 50 mm²
• Anschlusskapazität, Cu-Schiene: 4 x 20 mm
• Normen: IEC 60947-6-1

Funktionen und Vorteile:

• Automatische Umschaltung und automatische Rückkehr zwischen den Quellen I und II
• LCD-Anzeige für Statusanzeige und Programmierung enthalten
• RS-485-Schnittstelle mit bidirektionaler Übertragung für die Fernkommunikation
• Generatorübungsfunktion für planmäßige Testläufe des Generators
• Dreiphasenüberwachung mit Spannungs- und Frequenzschutz
• Steuerung zum Starten / Stoppen des Generators und passiver Eingang für die Brandmeldeanlage
• Einstellung der Quellenpriorität und Hilfsversorgungseingang 24 V DC

Anwendungen:

• Netz- / Generatorumschaltung in gewerblichen und industriellen Gebäuden
• Notstromversorgung für Rechenzentren, Krankenhäuser und andere kritische Verbraucher
• Doppelteinspeisungsverteilungen, die eine automatische Quellenauswahl erfordern
• Generatorsätze mit automatischem Start und automatischer Lastumschaltung

Konform mit IEC 60947-6-1. Teil der Telergon C2-Serie.

Auch bekannt als: Telergon C2-01253NTDDT, C2 ATS 3P+N 125 A.
