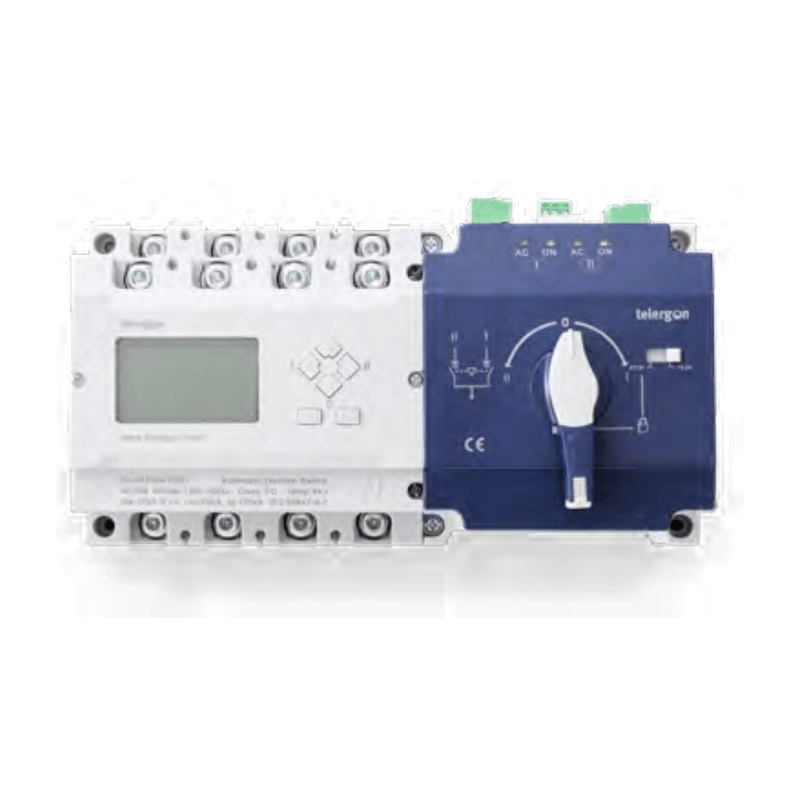

Telergon C2-01003PTDDT automatischer Transferschalter 3P 100A

Der Telergon C2-01003PTDDT ist ein automatischer 100-A-3P-Lastumschalter der C2-Serie, der eine automatische und programmierbare Umschaltung zwischen zwei Versorgungen ermöglicht, beispielsweise zwischen Netzversorgung und einem Standby-Generator. Es handelt sich um ein Gerät der Baugröße 0, klassifiziert als PC-Klasse AC-33B gemäß IEC 60947-6-1.

Technische Daten:

• Handelsreferenz: C2-01003PTDDT
• Hersteller: Telergon
• Serie / Produktreihe: Automatischer Lastumschalter der C2-Serie
• Produkttyp: Automatischer Lastumschalter (ATS), automatische und programmierbare Umschaltung
• Polzahl: 3P
• Baugröße: 0
• Bemessungsbetriebsstrom [Ith]: 100 A
• Bemessungsbetriebsstrom [Ie] bei 415 V (AC-31B, AC-32B, AC-33B): 100 A
• Bemessungsisolationsspannung [Ui]: 690 V
• Bemessungsstoßspannungsfestigkeit [Uimp]: 8 kV
• Bemessungseinschaltvermögen bei Kurzschluss [Icm]: 20 kA Spitze
• Bemessungskurzzeitstromfestigkeit [Icw] 0,2 s: 10 kA
• Bedingter Bemessungskurzschlussstrom [Icc]: 120 kA
• Bemessungssteuerspannung: 230 V / 50 Hz
• Betriebsumschaltzeit: 1,25 s
• Kontaktumschaltzeit: 0,6 s
• ATSE-Klasse: PC-Klasse AC-33B
• Schaltspielzahl: 6.000
• Anzugsdrehmoment der Klemmen: M6, 3 Nm
• Anschlusskapazität, Cu-Kabel: 50 mm²
• Maximalgewicht: 4,3 kg
• Anschlusskapazität, Cu-Schiene: 4x20 mm
• Normen: IEC 60947-6-1

Funktionen und Vorteile:

• Automatische Umschaltung und automatische Rückumschaltung zwischen Quelle I und II
• LCD-Anzeige für Statusinformationen und Programmierung enthalten
• RS-485-Schnittstelle mit bidirektionaler Übertragung für die Fernkommunikation
• Generatorübungsschaltung für planmäßige Testläufe des Generators
• Dreiphasenüberwachung mit Spannungs- und Frequenzschutz
• Start-/Stopp-Steuerung des Generators und Eingang für passive Feuerlöschverknüpfung
• Einstellung der Quellenpriorität und Hilfsspannungseingang mit 24 V DC

Anwendungen:

• Netz-/Generatorumschaltung in Gewerbe- und Industriegebäuden
• Notstromversorgung für Rechenzentren, Krankenhäuser und andere kritische Verbraucher
• Verteilungen mit Doppelversorgung, die eine automatische Quellenwahl erfordern
• Generatoraggregate mit erforderlichem automatischem Start und Lastumschaltung

Konform mit IEC 60947-6-1. Teil der Telergon C2-Serie.

Auch bekannt als: Telergon C2-01003PTDDT, C2 ATS 3P 100 A.
