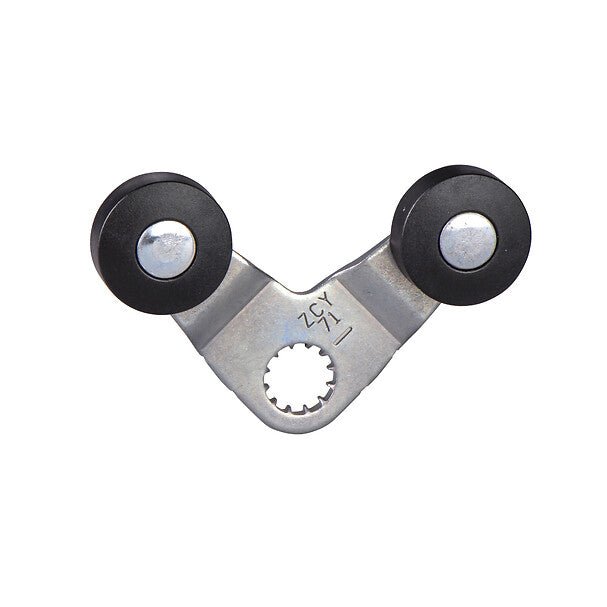

Telemecanique ZCY71 Endschalterhebel mit Gabelarm und Rollen, bleibt in Position

Der Telemecanique ZCY71 ist ein Hebel für Positionsschalter der Serie XC Standard mit einer rastenden Gabel mit Rollen auf einer Spur. Er passt auf den Drehkopf ZCE09 der Positionsschaltergehäuse XCKP, XCKD, XCMD und XCKT und behält nach der Betätigung seine Position bei, bis er durch den Nocken zurückgestellt wird. Damit eignet er sich zur Erkennung von Fahrbewegungen und Richtungswechseln.

Technische Daten:

• Artikelnummer: ZCY71
• Hersteller: Telemecanique Sensors
• Produktreihe: Telemecanique-Positionsschalter XC Standard, ZCY-Hebel
• Typ: Positionsschalterhebel, Gabel mit Rollen, rastend
• Spuren: 1
• Kompatible Gehäuse: XCKP, XCKD, XCMD, XCKT
• Zugehöriger Kopf: Drehkopf ZCE09
• Spurabstand: 28 mm für XCMD, 32 mm für XCKD, XCKP und XCKT
• Bewegung: Drehbewegung, seitliche Betätigung
• Betätigung: durch spezifischen Nocken
• Zwangsöffnung: ohne
• Betriebstemperatur: -25 bis 70 °C
• Lagertemperatur: -40 bis 70 °C

Merkmale und Vorteile:

• Die Rastfunktion hält den Schalter in seiner letzten Position, bis der Nocken ihn zurückstellt
• Die Gabel mit Rollen erkennt Bewegungen in beide Fahrtrichtungen auf einer Spur
• Passt dank des Kopfes ZCE09 auf verschiedene Gehäuse der Serie XC Standard
• Ermöglicht den Austausch des Betätigers, ohne das Schaltergehäuse ersetzen zu müssen

Anwendungen:

• Erkennung von Richtungswechseln und Endlagen an Förderanlagen und Schlitten
• Ersatzhebel für Positionsschalter der Serie XC Standard
• Nachrüstung von Schaltern XCKP, XCKD, XCMD und XCKT mit einem Kopf ZCE09

Teil der Positionsschalter-Reihe Telemecanique XC Standard.
