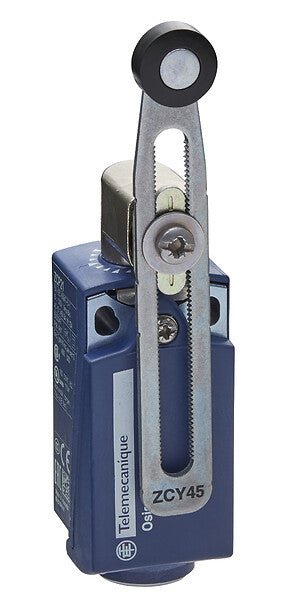

Telemecanique XCKP2145P16 Endschalter mit verstellbarem Rollenhebel 1 Öffner + 1 Schließer, Schnappschaltung M16

Der Telemecanique XCKP2145P16 ist ein Endschalter der Baureihe XC Standard mit kompaktem XCKP-Kunststoffgehäuse, federndem Thermoplast-Rollenhebel mit variabler Länge und 1 Öffner- und 1 Schließerkontakt mit Sprungfunktion und Zwangsöffnung. Der Gewindeeintritt M16 x 1.5, die Schutzart IP66/IP67 und die Isolierung der Klasse II machen ihn zu einer praktischen Wahl für die Positionserkennung an Maschinen, Förderanlagen und Handhabungsgeräten.

Technische Daten:

• Artikelnummer: XCKP2145P16
• Hersteller: Telemecanique Sensors
• Baureihe: Telemecanique-Endschalter XC Standard, kompaktes XCKP-Gehäuse
• Betätiger: federnder Rollenhebel, Rolle aus Thermoplast, variable Länge
• Kopf: Drehkopf (Zamak), seitliche Betätigung aus 2 Richtungen
• Kontakte: 1 Öffner + 1 Schließer, 2-polig, Sprungfunktion, Betätigung durch 30°-Nocken
• Zwangsöffnung: ja, Mindestdrehmoment 0.25 N.m
• Mindest-Betätigungsdrehmoment: 0.1 N.m
• Maximale Betätigungsgeschwindigkeit: 1.5 m/s
• Wiederholgenauigkeit: 0.1 mm an den Schaltpunkten über 1 Million Schaltspiele
• Bemessungsbetriebsstrom: 3 A bei 240 V AC (AC-15, A300), 0.27 A bei 250 V DC (DC-13, Q300)
• Konventioneller thermischer Strom in geschlossener Bauform (Ithe): 10 A
• Bemessungsisolationsspannung (Ui): 500 V (Verschmutzungsgrad 3) gemäß IEC 60947-1, 300 V gemäß UL 508 und CSA C22.2 Nr. 14
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Kurzschlussschutz: 10-A-gG-Sicherung
• Elektrische Lebensdauer: 5 Millionen Schaltspiele (DC-13 bei 24 V 10 W, 48 V 7 W oder 120 V 4 W)
• Mechanische Lebensdauer: 10 Millionen Schaltspiele
• Anschluss: Schraubklemmen, 1 x 0.34 mm² bis 2 x 1.5 mm²
• Kabeleinführung: 1 Gewindeeintritt für Kabelverschraubung M16 x 1.5, Kabeldurchmesser 4 bis 8 mm
• Gehäusematerial: Kunststoff, Isolierung der Klasse II
• Schutzart: IP66 und IP67 (IEC 60529), IK04
• Abmessungen (B x H x T): 31 x 65 x 30 mm
• Nettogewicht: 0.145 kg
• Betriebstemperatur: -25 bis 70 °C
• Lagertemperatur: -40 bis 70 °C

Merkmale und Vorteile:

• Der Rollenhebel mit variabler Länge ermöglicht den Einsatz eines Schalters für unterschiedliche Nocken- oder Zielpositionen
• Zwangsöffnung des Öffnerkontakts für den Einsatz in Maschinensicherheitskreisen
• Die Sprungkontakte schalten unabhängig von der Betätigungsgeschwindigkeit zuverlässig
• IP66/IP67-Abdichtung und doppelt isoliertes Kunststoffgehäuse für feuchte oder staubige Bereiche
• Metrische M16-Kabeleinführung für Standard-Kabelverschraubungen

Anwendungen:

• Endlagen- und Positionserkennung an Werkzeugmaschinen
• Positionserfassung an Förderanlagen und Materialhandhabungssystemen
• Überwachung der Position von Türen, Schutzeinrichtungen und beweglichen Teilen
• Verpackungs- und Montagemaschinen

Entspricht IEC 60947-5-1, IEC 60204-1, UL 508 und CSA C22.2 Nr. 14. Zertifizierungen: UL, CSA, CCC.

Auch bekannt als: Endschalter XCKP2145P16, Rollenhebelschalter XC Standard XCKP, einstellbarer Telemecanique-Rollenhebel-Endschalter M16, Sprung-Endschalter 1 Öffner + 1 Schließer IP67
