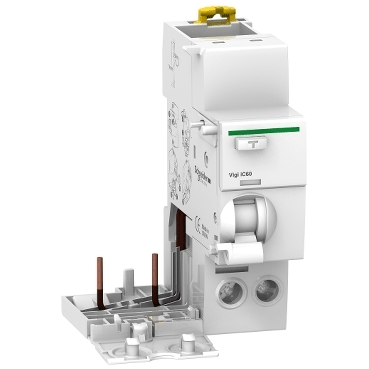

Schneider A9V12225 Vigi iC60 Zusatz-FI-Block 2P 25A 100mA Typ AC
Kostenloser Versand
Erhalten Sie kostenlosen Versand bei Bestellungen über 300 €!
Der Schneider Electric A9V12225 ist ein Acti9 Vigi iC60-Anbaublock zur Fehlerstromerfassung, 2-polig, 25 A, Typ AC mit 100 mA und unverzögerter Auslösung. Er wird auf einen kompatiblen Acti9 iC60-Leitungsschutzschalter aufgesteckt, um einem bestehenden Stromkreis einen Fehlerstromschutz hinzuzufügen.
Technische Daten:
- Handelsreferenz: A9V12225
- Hersteller: Schneider Electric
- Baureihe: Acti9
- Produktname: Acti9 Vigi iC60
- Kurzbezeichnung des Geräts: Vigi iC60
- Produkttyp: Anbaublock für Fehlerstromschutz
- Pole: 2P
- Bemessungsstrom (In): 25 A
- Fehlerstromempfindlichkeit: 100 mA
- Fehlerstromschutzklasse: Typ AC
- Zeitverzögerung: Unverzögert
- Netzart: AC
- Netzfrequenz: 50/60 Hz
- Bemessungsbetriebsspannung (Ue): 230...415 V AC 50/60 Hz gemäß EN/IEC 61009-1
- Bemessungsisolationsspannung (Ui): 500 V AC 50/60 Hz gemäß IEC 60947-2
- Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV gemäß IEC 60947-2
- Breite in 9-mm-Rastereinheiten: 3
- Montage: Aufsteckmontage auf DIN-Schiene, elektrische Verbindung zum Leitungsschutzschalter mit Schrauben
- Abmessungen (H x B x T): 91 mm x 63 mm x 73,5 mm
- Produktgewicht: 0,165 kg
- Anschlüsse: Tunnelklemme unten für 1 starres Kabel mit 1…25 mm² ohne Kabelendhülse
- Abisolierlänge: 14 mm für den unteren Anschluss
- Anzugsdrehmoment: 2 N.m unten
- Schutzart: IP20 gemäß IEC 60529
- Normen: EN/IEC 61009-1, EN/IEC 61009-2-1
- EAN: 3606480087479
Merkmale und Vorteile:
- Fügt einem installierten Acti9 iC60-Leitungsschutzschalter einen Fehlerstromschutz hinzu
- Empfindlichkeit von 100 mA, Typ AC, mit unverzögerter Auslösung
- Aufsteckmontage mit Schraubverbindung zum Leitungsschutzschalter
- Breite von drei Modulen auf einer 35-mm-DIN-Schiene
Anwendungen:
- Nachrüstung eines Fehlerstromschutzes für bestehende iC60-Stromkreise
- Brandschutz mit einer Empfindlichkeit von 100 mA in Verteilungen
- Kombination von Überstrom- und Fehlerstromschutz in einer Baugruppe
- Schaltschrankbau, wenn ein FI/LS-Schalter mit der erforderlichen Bemessung nicht verfügbar ist
Entspricht EN/IEC 61009-1. Bestandteil der Schneider Electric Acti9-Baureihe.
Auch bekannt als: Schneider Electric A9V12225.
