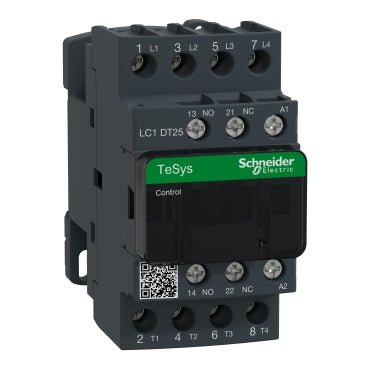

Schneider LC1DT25P7 Schütz, TeSys Deca, 4-polig (4 Schließer) 440V 25A 230VAC 50/60Hz Spule

Der Schneider Electric LC1DT25P7 ist ein TeSys Deca 4-poliger (4 NO) Schütz für das Schalten von ohmschen Lasten AC-1 bis zu 440V AC und 25A, ausgestattet mit einer Steuerspule 230V AC 50/60 Hz. Er ist ausgelegt für 15 Millionen mechanische Zyklen und 0,8 Millionen elektrische Zyklen und für den Dauerbetrieb in der Industrie konzipiert.

Technische Spezifikationen:

• Handelsbezeichnung: LC1DT25P7
• Hersteller: Schneider Electric
• EAN:
• Serie / Baureihe: TeSys Deca
• Produkttyp: Schütz
• Anzahl der Pole: 4P (4 NO)
• Verwendungskategorie: AC-1 (ohmsche Last)
• Nennstrom [Ie]: 25A bei <= 440V AC (unter 60°C)
• Nennspannung [Ue]: <= 690V AC (25...400 Hz) / <= 300V DC
• Steuerspannung [Uc]: 230V AC 50/60 Hz
• Nennisolationsspannung [Ui]: 690V (IEC 60947-4-1) / 600V (UL/CSA)
• Nennstoßspannungsfestigkeit [Uimp]: 6 kV (IEC 60947)
• Nennschaltvermögen: 250A bei 440V
• Mechanische Lebensdauer: 15 Millionen Zyklen
• Elektrische Lebensdauer: 0,8 Millionen Zyklen (AC-1, <= 440V)
• Hilfskontakte: 1 NO + 1 NC
• Schaltzeiten: 12...22 ms Schließen / 4...19 ms Öffnen
• Max. Schaltfrequenz: 3600 Zyklen/h bei 60°C
• Schutzart: IP20 Frontseite (IEC 60529)
• Betriebstemperatur: -40...60°C
• Montage: Schalttafel oder Hutschiene
• Anschluss: Schraubklemmen, 1...4 mm²
• Überspannungskategorie: III / Verschmutzungsgrad: 3
• Zertifizierungen: UL, CSA, CCC, DNV, GL, RINA, BV, GOST, CB, LROS

Merkmale und Vorteile:

• 4-polige 4 NO-Konfiguration schaltet alle Leiter gleichzeitig für vollständige Stromkreis-Trennung
• Spiegelkontakt (1 NC, IEC 60947-4-1) ermöglicht Sicherheitsüberwachung des Hauptkontakts
• Großer Betriebstemperaturbereich von -40...60°C eignet sich für raue Industrie- und Marineumgebungen
• Niedriger Halteenergieverbrauch (7VA bei 50 Hz) reduziert Energieverbrauch in dauerhaft bestromten Schaltungen
• Zertifiziert nach DNV, GL, RINA, UL und CSA für weltweite und maritime Installationen

Anwendungen:

• Schalten von ohmschen Heizlasten in Industrie- und Gewerbegebäuden
• Großflächige Lichtsteuerungen und Blindleistungskompensationsanlagen
• Vierpoliges Lastschalten in Industrieautomatisierung und Verteilerschränken
• Elektrische Installationen in der Schifffahrt und Offshore mit international zertifizierten Komponenten

Entspricht IEC 60947-4-1, IEC 60947-5-1, EN 60947-4-1, EN 60947-5-1, UL 508, CSA C22.2 Nr. 14 und IEC 60335-1. Teil der Schneider Electric TeSys Deca Baureihe.

Auch bekannt als: Schneider LC1DT25P7, Schneider Electric LC1DT25P7, TeSys Deca 4-poliger Schütz 25A.
