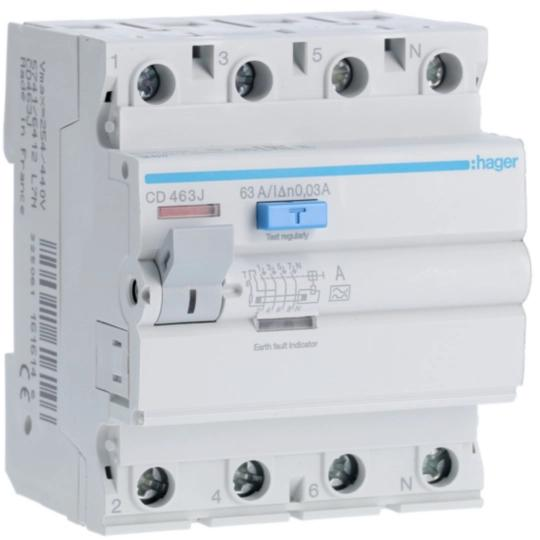

Hager CD463J CD FI-Schutzschalter 4P 63 A 30mA Typ A DIN-Schiene

Der Hager CD463J ist ein Fehlerstrom-Schutzschalter der CD-Reihe für 3P+N-Installationen mit einem Bemessungsstrom von 63 A, einer Fehlerstromempfindlichkeit von 30 mA und einer Auslösecharakteristik Typ A. Er trennt die Versorgung bei Erdschluss, belegt 4 DIN-Module und hat die Schutzart IP20.

Technische Daten:

• Referenz: CD463J
• Hersteller: Hager
• Reihe: CD
• Polart: 3P+N
• Anzahl der Pole: 4
• Bemessungsstrom (In): 63 A
• Bemessungsfehlerstrom (IΔn): 30 mA
• Fehlerstromtyp: A
• Bemessungsbedingter Kurzschlussstrom (Inc), EN 61008-1: 6 kA
• Ausschalt- und Öffnungsvermögen (Idm): 1.50 kA
• Bemessungsbetriebsspannung (Ue): 230 - 400 V
• Maximale Betriebsspannung: 440 V
• Bemessungsisolationsspannung (Ui): 500 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 4000 V
• Frequenz: Frequenz
• Anzahl der Module: 4
• Schutzart: IP20
• Montage: DIN-Schiene
• Leiterquerschnitt (starr): 1 - 25 mm²
• Leiterquerschnitt (flexibel): 1 - 16 mm²
• Nenn-Anzugsdrehmoment: 2.80 Nm
• Betriebstemperatur: -25 bis +40 °C
• Maximale Höhe: 2000 m
• Elektrische Lebensdauer: 2000 Zyklen
• Mechanische Schaltspiele: 4000
• Abmessungen (HxBxT): 83 mm x 70 mm x 70 mm
• Nettogewicht: 371 g
• EAN: 3250611616146
• RoHS-konform: Ja

Merkmale und Vorteile:

• Die Typ-A-Erfassung erkennt Wechsel- und pulsierende Gleichfehlerströme
• Schraubklemme oben und Biconnect-Klemme unten zum Anschluss an Sammelschienen
• Bedingtes Kurzschlussvermögen von 6 kA mit einer vorgeschalteten Schutzeinrichtung
• Viermoduliges DIN-Schienenformat für Standardverteilungen

Anwendungen:

• Fehlerstromschutz in Drehstromverteilungen (3P+N)
• Zusätzlicher Schutz gegen direkten Kontakt bei einer Empfindlichkeit von 30 mA
• Endstromkreise in Wohn-, Gewerbe- und leichtindustriellen Installationen
• Installationen, in denen eine Typ-A-Erfassung für elektronische Lasten erforderlich ist

Entspricht EN 61008-1. Teil der Hager-CD-Reihe.

Auch bekannt als: Hager CD463J, CD-FI-Schutzschalter 4P 63A 30mA Typ A.
