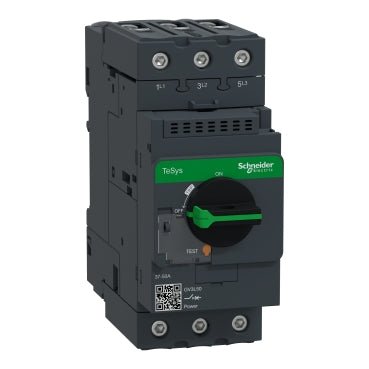

Schneider GV3L50 Motorschutzschalter, TeSys Deca Gehäuse 3, 3-polig 50A, magnetisch, Ro

Der Schneider Electric GV3L50 ist ein 3-poliger Motorschutzschalter aus der TeSys GV3 Reihe, ausgelegt auf 50 A für Motorschutzanwendungen. Mit einer Abschaltleistung von bis zu 100 kA bei 230/240 V AC und EverLink BTR Schraubanschlüssen schützt er Motoren bis zu 45 kW bei 690 V AC.

Technische Daten:

• Handelsbezeichnung: GV3L50
• Hersteller: Schneider Electric
• EAN:
• Serie / Baureihe: TeSys Deca, TeSys GV3
• Produkttyp: Motorschutzschalter
• Anzahl der Pole: 3P
• Netztyp: AC, 50/60 Hz
• Nennstrom (In): 50 A
• Nennbetriebs-Spannung (Ue): 690 V AC 50/60 Hz
• Nennisolations-Spannung (Ui): 690 V AC 50/60 Hz
• Nennstoßspannungsfestigkeit (Uimp): 6 kV
• Abschaltvermögen (Icu): 100 kA bei 230/240 V AC; 50 kA bei 400/415 V und 440 V AC; 12 kA bei 500 V AC; 6 kA bei 690 V AC
• Service-Abschaltvermögen (Ics): 100 % bei 230/240 V, 400/415 V und 440 V AC; 50 % bei 500 V und 690 V AC
• Motorleistung: 22 kW bei 400/415 V AC; 30 kW bei 500 V AC; 45 kW bei 690 V AC
• Überstrom-Auslöseschwelle: 700 A
• Verwendungskategorie: Kategorie A (IEC 60947-2), AC-3 (IEC 60947-4-1)
• Betätigungsart: Drehgriff
• Anschlussart: EverLink BTR Schraubklemme, Anziehmoment 5 N·m
• Montage: 35 mm DIN-Schiene (Aufsteckmontage) oder Schalttafelmontage mit 3 x M4 Schrauben
• Griffposition: Horizontal oder vertikal
• Abmessungen (B x H x T): 55 x 132 x 136 mm
• Gewicht: 0,96 kg
• Schutzart: IP20 (IEC 60529)
• Betriebstemperatur: -20 bis 60 °C
• Lagerungstemperatur: -40 bis 80 °C
• Betriebshöhe: bis zu 3000 m
• Leistungsaufnahme pro Pol: 8 W
• Mechanische Lebensdauer: 50.000 Zyklen
• Elektrische Lebensdauer: 50.000 Zyklen (AC-3 bei 415 V In)
• Farbe: Dunkelgrau
• Zertifizierungen: CCC, UL, CSA, EAC, LROS, BV, ABS, DNV-GL, UKCA

Merkmale und Vorteile:

• Abschaltvermögen von 100 kA bei 230/240 V AC bietet zuverlässigen Schutz in Umgebungen mit hohen Fehlerströmen
• Volles Service-Abschaltvermögen (Ics = 100 %) bei 400/415 V AC – keine Abminderung bei Standard-Industriespannungen erforderlich
• Geeignet für Trennung gemäß IEC 60947-1, ermöglicht sichere Wartungs- und Verriegelungsverfahren
• Ausgelegt für Dauerbetrieb bis 3000 m Höhe ohne zusätzliche Abminderung
• Marine-zertifiziert (LROS, BV, ABS, DNV-GL) und somit geeignet für Schiffs- und Offshore-Installationen

Anwendungen:

• Motorschutz für Industrieanlagen und Fertigungslinien bis 45 kW
• Motorsteuerungen für HLK- und Kältesysteme
• Elektrische Steueranlagen für Marine- und Offshore-Bereiche
• Motorsteuerzentralen (MCC) in Prozess- und Fertigungsindustrien

Entspricht EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1 und CSA C22.2 Nr. 60947-4-1. Teil der Schneider Electric TeSys Deca Reihe.

Auch bekannt als: Schneider GV3L50, Schneider Electric GV3L50, TeSys GV3 Motorschutzschalter 50 A, Motorschutzschalter 50A.
