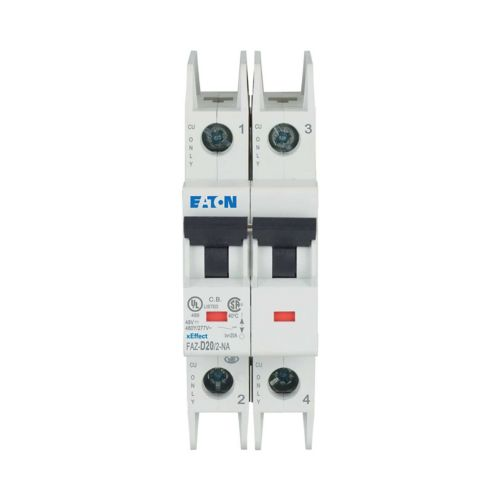

Eaton 102191 FAZ-D20/2-NA Leitungsschutzschalter 2-polig, Charakteristik D, 20A, UL 489, DIN-Schiene
Kostenloser Versand
Erhalten Sie kostenlosen Versand bei Bestellungen über 300 €!
Der Eaton 102191 ist ein Leitungsschutzschalter FAZ-D20/2-NA aus der Moeller-Serie xEffect mit zwei geschützten Polen, einem Nennstrom von 20 A und der Auslösecharakteristik D. Er ist nach UL 489 gelistet und speziell für Schaltanlagen zertifiziert, die für den Export nach Nordamerika gebaut werden, wo er als Überstromschutzgerät für Abzweigstromkreise geeignet ist.
Technische Daten:
- Handelsreferenz: 102191
- Hersteller: Eaton
- EAN: 4015081020676
- Modellcode: FAZ-D20/2-NA
- Serie / Baureihe: Eaton Moeller-Serie xEffect FAZ-NA
- Produkttyp: Leitungsschutzschalter
- Anzahl der Pole: 2 (2 geschützt)
- Nennstrom: 20 A
- Auslösecharakteristik: D
- Strombegrenzungsklasse: 3
- Normen: UL 489, CSA C22.2 Nr. 5, IEC/EN 60947-2, EN 45545-2, IEC 61373
- Zertifizierungen: UL-gelistet (Akte E235139), CSA-zertifiziert (Akte 204453), CE-Kennzeichnung
- Anwendung: Einspeisestromkreise, Abzweigstromkreise; Schaltanlagen für den Export nach Nordamerika
- Breite: 35,4 mm
- Höhe: 75,5 mm
- Länge / Tiefe: 105 mm
- Nettogewicht: 0,243 kg
- Konformität: RoHS-konform
- Hinweis: Die Umgebungstemperatur beeinflusst die Bemessung: Eine Erhöhung um 1 °C reduziert die Strombelastbarkeit linear um 0,5 %
Eigenschaften und Vorteile:
- UL-gelistet nach UL 489 und CSA-zertifiziert, daher als Überstromschutzgerät für Abzweigstromkreise einsetzbar
- Die D-Charakteristik toleriert den hohen Einschaltstrom von Transformatoren und Motorstromkreisen
- Die Strombegrenzungsklasse 3 reduziert die Durchlassenergie während eines Kurzschlusses
- Die Montage auf DIN-Schiene ermöglicht bei Export-Schaltschränken für Nordamerika einen europäischen Konstruktionsstandard
- Kompatibel mit den Eaton-FAZ-Zubehörteilen für Hilfs- und Signalkontakte
Anwendungen:
- Schutz von in Europa gefertigten Maschinenschaltschränken für den Export nach Nordamerika
- Schutz von Abzweig- und Einspeisestromkreisen in UL-gelisteten Steuerungsbaugruppen
- Transformator- und Motorstromkreise, bei denen der Einschaltstrom einen Leitungsschutzschalter mit C-Charakteristik auslösen würde
Auch bekannt als: Eaton 102191, FAZ-D20/2-NA, FAZ-D20/2 NA MCB, Moeller FAZ-NA 2-polig 20 A D-Charakteristik.
