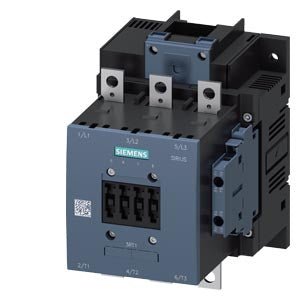

Siemens 3RT1055-6AP36 Leistungsschütz 150A 75kW 3-polig 220-240V AC/DC

Der Siemens 3RT1055-6AP36 ist ein SIRIUS 3RT1 Leistungsschütz der Größe S6 mit 3 Polen, ausgelegt für AC-3e/AC-3 Motor- und Lastschaltaufgaben. Mit einer Nennstromstärke von 150 A und 75 kW bei 400 V akzeptiert er eine Steuerstromversorgung von 220-240 V AC (50-60 Hz)/DC und verfügt über 2 Schließer + 2 Öffner Hilfskontakte, mit Sammelschienen-Hauptstromkreisanschlüssen und Schraubklemmen für die Hilfskreise.

Technische Daten:

• MLFB: 3RT1055-6AP36
• Hersteller: Siemens
• Produktlinie: SIRIUS
• Produkttyp: Leistungsschütz (3RT1), Größe S6
• Polzahl: 3 (3 Schließer Hauptkontakte)
• Nennstrom AC-3: 150 A bei 400-690 V; 65 A bei 1000 V
• Nennstrom AC-1 (400 V, 40°C): 185 A
• Schaltleistung AC-3: 75 kW bei 400 V; 90 kW bei 500 V; 132 kW bei 690 V
• Spulenspannung: 220-240 V AC (50-60 Hz) / DC
• Hilfskontakte: 2 Schließer + 2 Öffner
• Hauptstromkreisanschluss: Sammelschienenklemmen
• Hilfs-/Steuerstromkreis: Schraubklemmen
• Isolationsspannung: Hauptstromkreis 1000 V / Hilfsstromkreis 500 V (Verschmutzungsgrad 3)
• Überspannungsfestigkeit: Hauptstromkreis 8 kV / Hilfsstromkreis 6 kV
• Betriebstemperatur: -25 bis +60°C; Lagerung -55 bis +80°C
• Maximale Installationshöhe: 2000 m
• Leistungsverlust (AC, heißer Zustand): 27 W gesamt / 9 W pro Pol
• Mechanische Lebensdauer: 10.000.000 Schaltzyklen
• Netto-Gewicht: 3,32 kg

Merkmale und Vorteile:

• 150 A AC-3 Nennstrom bleibt konstant von 400 V bis 690 V, keine Abminderung über die üblichen europäischen Versorgungsspannungen erforderlich
• Sammelschienen-Hauptstromkreisanschlüsse erleichtern die Montage direkt an motorsteuerungsbasierten Sammelschienen und Verteilereinheiten
• Integrierte 2 Schließer + 2 Öffner Hilfskontakte bieten Rückmeldung und Verriegelungssignale ohne zusätzliche Hilfskontaktblöcke
• Mechanische Lebensdauer von 10.000.000 Zyklen unterstützt hochfrequente Schaltanwendungen über lange Wartungsintervalle
• 220-240 V AC/DC Spule deckt die standardmäßigen europäischen Steuerstromversorgungen in AC- und DC-Steuerkreisen ab

Anwendungen:

• Direktanlauf und Schalten von Motoren bis 75 kW bei 400 V (AC-3 Betrieb)
• Schalten von Motorsteuerzentralen bei Betriebsspannungen bis 690 V
• Stern-Dreieck- und Wendeschützschaltungen, die koordinierte Schützschaltungen erfordern
• Industrieautomationsprozesse mit hoher Schaltfrequenz, bei denen eine lange mechanische Lebensdauer erforderlich ist

Entspricht EN 60947-1. Teil der Siemens SIRIUS 3RT1 Baureihe.

Auch bekannt als: Siemens 3RT1055-6AP36, SIRIUS 3RT1 Leistungsschütz 150 A.
