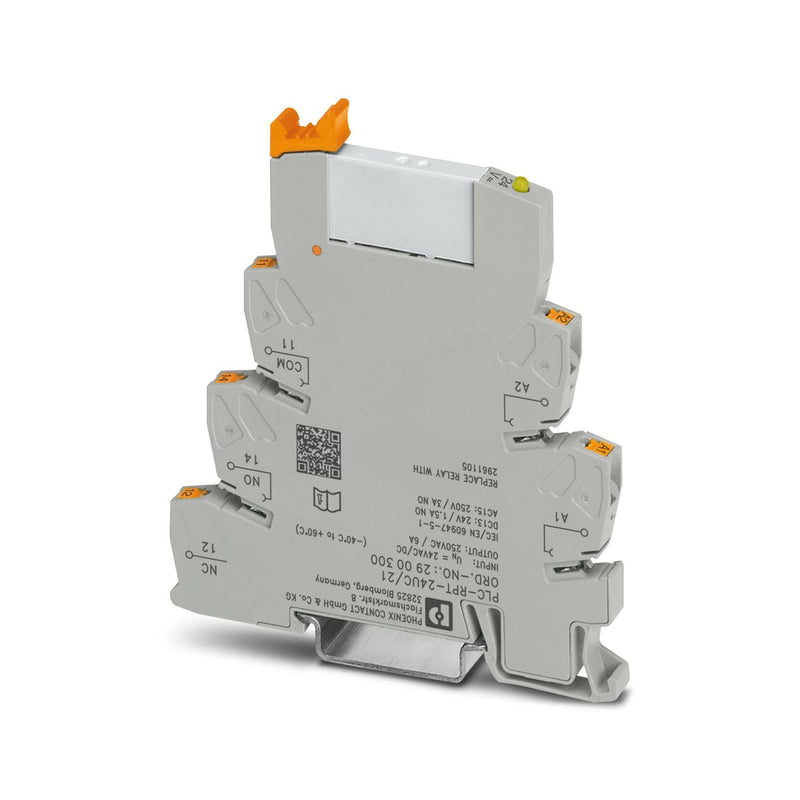

Phoenix Contact 2900300 PLC-RPT-24UC/21 Relaismodul SPS-Schnittstelle

Das Phoenix Contact PLC-RPT- 24UC/21 ist ein steckbares Relaismodul aus der PLC-INTERFACE-Serie für NS 35/7, das eine Push-in-Klemme mit einem Miniaturrelais kombiniert. Es arbeitet mit einer Nenn-Eingangsspannung von 24 V AC/DC und schaltet bis zu 6 A Dauerstrom über einen einzelnen AgSnO-Wechslerkontakt, der für 250 V AC/DC ausgelegt ist.

Technische Daten:

• Teilenbezeichnung: PLC-RPT- 24UC/21
• Katalognummer: 2900300
• Hersteller: Phoenix Contact
• EAN: 4046356509008
• Nenn-Eingangsspannung: 24 V AC/DC (Bereich: 19,4 ... 33,6 V AC/DC bei 20°C)
• Kontaktart: 1 Wechslerkontakt, AgSnO, 6 A Dauerstrom, max. 250 V AC/DC
• Maximaler Einschaltstrom: 10 A (4 s); bedingter Kurzschlussstrom: 200 A
• Prüfspannung (Spule/Kontakt): 4 kV AC; Stoßspannungsfestigkeit: 6 kV
• Überspannungskategorie: III; Verschmutzungsgrad: 3
• Anschluss: Push-in, 0,14 mm² ... 2,5 mm² starr/flexibel, AWG 26 ... 14, Abisolierlänge 10 mm
• Abmessungen (B x H x T): 6,2 mm x 80 mm x 94 mm
• Farbe: grau (RAL 7042); Entflammbarkeit: UL 94 V0
• Betriebstemperatur: -40°C ... 60°C; Lagerung: -40°C ... 85°C
• Schutzart: IP20 (Relaisbasis), RT III (Relais)
• Mechanische Lebensdauer: 2 x 10^7 Zyklen; 100 % Betriebsfaktor
• Montage: NS 35/7,5 DIN-Schiene, beliebige Position, lückenlos in Reihen
• Gewicht: 31,27 g (ohne Verpackung); Verpackungseinheit: 10 Stück
• Herkunftsland: Deutschland
• Zulassungen: CE, UKCA, cULus (E140324), DNV (TAE0000196), ISA-S71.04 G3

Merkmale und Vorteile:

• Schmale Bauform mit 6,2 mm Breite ermöglicht dichte DIN-Schienenbestückung ohne Zwischenräume
• RT III abgedichtetes Relais gewährleistet zuverlässiges Schalten in Verschmutzungsgrad 3 Umgebungen
• Sichere Spulen-Kontakt-Isolation mit 4 kV AC Prüfspannung und 6 kV Stoßspannungsfestigkeit
• Push-in-Anschluss ermöglicht schnelle, werkzeuglose Verdrahtung von starren und flexiblen Leitern
• Gelbe LED zeigt sofort den Betriebszustand der Versorgungsspannung an

Anwendungen:

• PLC-Ausgangsrelais-Schnittstelle in der Industrieautomation und Maschinensteuerung
• Signaltrennung zwischen PLC-Ein-/Ausgängen und Lastkreisen in der Fabrikautomation
• 24 V Relais-Schaltung in Gebäudeleittechnik und Prozesssteuerung
• Marine- und Offshore-Schalttafeln mit DNV-Zertifizierung

Entspricht IEC 60947-5-1 und EMV-Richtlinie. Teil der Phoenix Contact PLC-INTERFACE Produktfamilie.

Auch bekannt als: Phoenix Contact PLC-RPT- 24UC/21, Phoenix 2900300, Phoenix Contact 24V DIN-Schienen-Relaismodul.
