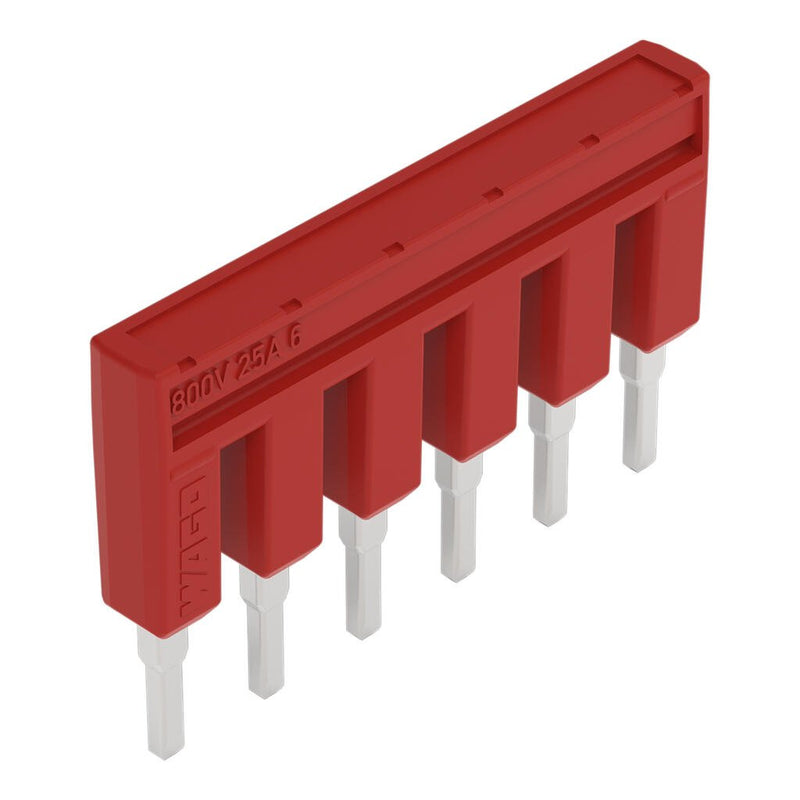

WAGO 2002-406/000-005 Push-In Typ Brückenleiste 6-fach 25A Rot

Der WAGO 2002-406/000-005 ist eine 6-fach isolierte Steckbrücke für die Serie 2002, entwickelt, um sechs benachbarte Reihenklemmen auf ein gemeinsames Potential zu verbinden. Mit einer Nennspannung von 800 V (III/3) und einem Nennstrom von 25 A verwendet er eine rote Farbkennzeichnung, die für Sensor-Reihenklemmenanwendungen geeignet ist. Das kompakte Gehäuse misst 29,5 x 19 x 4,1 mm und wiegt 2,9 g.

Technische Daten:

• Katalognummer: 2002-406/000-005
• Hersteller: WAGO
• Serie: 2002
• Typ: Steckbrücke, isoliert
• Farbe: rot
• Brückenbelegung: 1-2-3-4-5-6 (6-fach)
• Nennspannung (III/3): 800 V
• Nennstrom: 25 A
• Nennstrom (Ex e II): 20 A
• Breite: 29,5 mm / 1,161 in
• Höhe: 4,1 mm / 0,161 in
• Tiefe: 19 mm / 0,748 in
• Gewicht: 2,9 g
• Packungsinhalt: 25 Stück (Beutel)
• Herkunftsland: DE
• GTIN: 4055143687836
• RoHS: Konform, keine Ausnahmeregelung
• Bahnzertifizierung: WAGO Railway Ready
• Normen: DIN EN 50155 (VDE 0115-200):2022-06; DIN EN 61373 (VDE 0115-0106):2011-04

Merkmale und Vorteile:

• Steckinstallation: Einsetzen und herunterdrücken bis zum Anschlag; Entfernen durch Einführen eines Betätigungswerkzeugs zwischen Brücke und Trennwand der Doppelbrückensteckplätze
• Rote Farbkennzeichnung zur visuellen Schaltkreiserkennung, empfohlen für Sensor-Reihenklemmenbaugruppen
• Railway Ready zertifiziert nach DIN EN 50155; Schwingungs- und Stoßprüfung nach DIN EN 61373, Kategorie 1, Klasse A/B in X-, Y- und Z-Richtung
• Individuelle Brücken können durch Abbrechen und Entfernen einzelner Kontakte gebildet werden (anwendbar für Serien 2000, 2001, 2002 und 2004)
• Unterstützt das Herabsetzen der gemeinsamen Verbindung über Querschnittsgrößen hinweg bei Verwendung mit einer Endplatte, z. B. von 16 mm² (6 AWG) auf 6 mm² (10 AWG)

Anwendungen:

• Gemeinsame Verbindung von sechs benachbarten Reihenklemmen der Serie 2002 auf ein gemeinsames Potential in Schaltschränken
• Farbkodierte Potentialgruppierung in Sensor-Reihenklemmenbaugruppen
• Verdrahtung von Bahn- und Fahrzeugsteuerungsschränken mit DIN EN 50155-Konformität
• Herabsetzen der Potentialverteilung zwischen Leiterquerschnitten innerhalb derselben Reihenklemmenreihe

Auch bekannt als: WAGO 2002-406/000-005, WAGO Serie 2002 6-fach rote Steckbrücke, WAGO Steckbrücke 6-polig rot.
