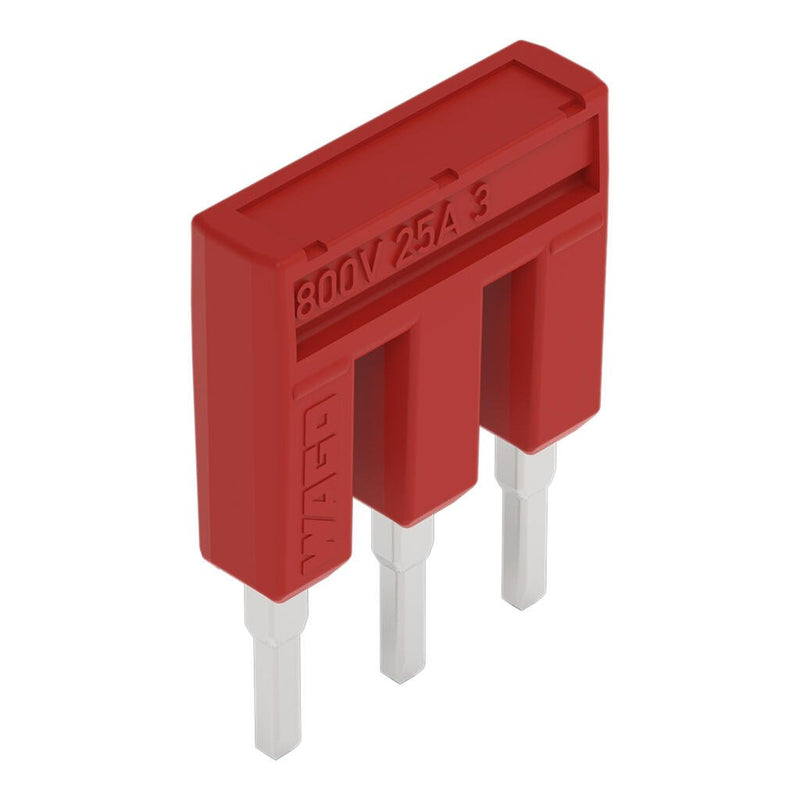

WAGO 2002-403/000-005 Steckbrücker 3-polig Rot 25 A 800 V

Die WAGO 2002-403/000-005 ist eine isolierte Steckbrücke mit Push-in-Anschluss für 3 Anschlüsse aus der Serie 2002. Sie dient zum gemeinsamen Verbinden benachbarter Reihenklemmen zur Montage auf Tragschienen. Sie ist für 25 A und 800 V (III/3) ausgelegt und zur einfachen visuellen Identifizierung rot ausgeführt - besonders geeignet für den Einsatz mit Sensorklemmen.

Technische Daten:

• Verkauf stückweise.
• Bestellnummer: 2002-403/000-005
• Hersteller: WAGO
• Serie: 2002
• Typ: Isolierte Steckbrücke mit Push-in-Anschluss
• Brückenzuordnung: 1-2-3 (3-fach)
• Farbe: Rot
• Bemessungsspannung (III/3): 800 V
• Bemessungsstrom: 25 A
• Bemessungsstrom (Ex e II): 20 A
• Breite: 13.8 mm / 0.543 in
• Höhe: 4.1 mm / 0.161 in
• Tiefe: 19 mm / 0.748 in
• Gewicht: 1.4 g
• Brandlast: 0.009 MJ
• GTIN: 4055143687348
• Ursprungsland: Deutschland (DE)
• RoHS: Konform, keine Ausnahmeregelung
• Bahnnorm-Zulassung: Railway Ready gemäß DIN EN 50155 (VDE 0115-200):2022-06

Merkmale und Vorteile:

• Push-in-Montage: einsetzen und nach unten drücken, bis die Brücke den Anschlag erreicht; zum Entfernen ein Betätigungswerkzeug zwischen der Brücke und der Trennwand der doppelten Brückenschlitze einführen
• Die rote Farbcodierung ermöglicht eine schnelle visuelle Identifizierung, insbesondere bei der Verdrahtung von Sensorklemmen
• Railway Ready-zertifiziert gemäß DIN EN 50155; vibrations- und schockgeprüft gemäß DIN EN 61373, Kategorie 1, Klasse A/B
• Individuelle Brücken lassen sich herstellen, indem Kontakte gebrochen und entfernt werden, um die Polzahl nach Bedarf zu verringern (Serien 2000, 2001, 2002, 2004)
• Ermöglicht die gemeinsame Verbindung von Leitern mit zwei unterschiedlichen Querschnitten, z. B. von 6 mm² (10 AWG) auf 2.5 mm² (14 AWG), über die geschlossene oder offene Klemmenseite mit Endplatte

Anwendungsbereiche:

• Gemeinsame Verbindung benachbarter Reihenklemmen der Serie 2002 in industriellen Schaltschränken
• Farbcodierte Verdrahtung von Sensorklemmen, wenn eine schnelle visuelle Unterscheidung zwischen Stromkreisen erforderlich ist
• Elektrische Installationen in Schienenfahrzeugen, die DIN EN 50155 erfüllen müssen
• Verdrahtungsanordnungen mit Querschnittsreduzierung, bei denen innerhalb derselben Klemmenreihe unterschiedliche Leiterquerschnitte verbunden werden

Auch bekannt als: WAGO 2002-403/000-005, rote isolierte 3-fach-Steckbrücke WAGO Serie 2002, rote Steckbrücke mit Push-in-Anschluss WAGO 25 A.
