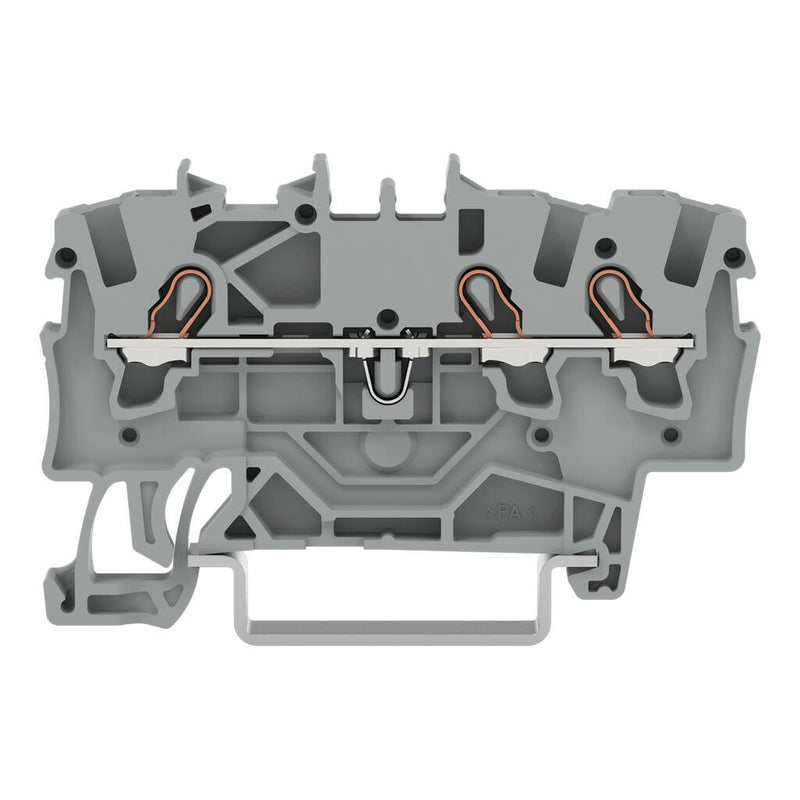

WAGO 2001-1301 TOPJOB S Durchgangs-Reihenklemme 3-Leiter 1.5 mm²

von WAGO

Kostenloser Versand

Erhalten Sie kostenlosen Versand bei Bestellungen über 300 €!

Ursprünglicher Preis €0,45 - Ursprünglicher Preis €0,45
Ursprünglicher Preis
€0,45
€0,45 - €0,45
Aktueller Preis €0,45

Die WAGO 2001-1301 ist eine 3-Leiter-Durchgangsklemme aus der Serie TOPJOB S 2001 mit einer Bemessung von 17,5 A und 800 V gemäß IEC/EN 60947-7-1 und eignet sich für Anwendungen in explosionsgefährdeten Bereichen mit Ex e II. Sie verwendet die Push-in-CAGE-CLAMP-Technologie, mit der eindrähtige Leiter und feindrähtige Leiter mit Aderendhülsen ohne Werkzeug direkt eingesteckt werden können, während andere feindrähtige Leiter mit einem Betätigungswerkzeug angeschlossen werden. Die Abisolierlänge muss zwischen 9 und 11 mm liegen.

Technische Daten:

  • Verkauf stückweise.
  • Katalognummer: 2001-1301
  • Hersteller: WAGO
  • Serie: TOPJOB S 2001
  • Typ: 3-Leiter-Durchgangsklemme
  • Anschlusstechnik: Push-in CAGE CLAMP
  • Nennquerschnitt: 1,5 mm²
  • Leiterquerschnittsbereich (eindrähtig und feindrähtig): 0,25 ... 2,5 mm² / 22 ... 14 AWG
  • Push-in-Bereich (eindrähtig): 0,75 ... 2,5 mm² / 18 ... 14 AWG
  • Feindrähtig mit isolierter Aderendhülse: 0,25 ... 1,5 mm² / 22 ... 16 AWG
  • Abisolierlänge: 9 ... 11 mm
  • Bemessungsspannung (IEC/EN 60947-7-1): 800 V, Überspannungskategorie III
  • Bemessungsstrom (IEC/EN 60947-7-1): 17,5 A
  • Bemessungsspannung (UL 1059 / CSA 22.2 Nr. 158, Gruppen B/C): 600 V
  • Bemessungsstrom (UL 1059 / CSA 22.2 Nr. 158, Gruppen B/C): 15 A
  • Bemessungsspannung (Ex e II): 550 V
  • Bemessungsstrom (Ex e II): 17 A
  • Ex-Zertifizierung: ATEX PTB 05 ATEX 1094 U / IECEx PTB 05.0034U (Ex eb IIC Gb)
  • Abmessungen (B × H × T): 4,2 × 59,2 × 39,5 mm
  • Gewicht: 4,9 g
  • Farbe: grau
  • Montage: DIN-35-Schiene (35 × 15 und 35 × 7,5)
  • Beschriftung: Markierung in der Mitte und an den Seiten
  • Verdrahtungsrichtung: Frontverdrahtung
  • Klemmstellen: 3
  • Isolierstoff: Polyamid (PA66), UL94 V0
  • Dauerbetriebstemperatur: -60 ... +105 °C
  • Verarbeitungstemperatur: -35 ... +85 °C
  • Normen: IEC/EN 60947-7-1, UL 1059, CSA 22.2 Nr. 158, DIN EN 50155, DIN EN 61373

Merkmale und Vorteile:

  • Push-in CAGE CLAMP nimmt eindrähtige Leiter und Leiter mit Aderendhülsen werkzeuglos auf und verkürzt so die Verdrahtungszeit
  • Zertifiziert für den Einsatz in explosionsgefährdeten Bereichen mit Ex e II (ATEX PTB 05 ATEX 1094 U / IECEx PTB 05.0034U, Ex eb IIC Gb)
  • Markierungspositionen in der Mitte und an den Seiten ermöglichen eine flexible Beschriftung innerhalb der Klemmenbaugruppe
  • Geprüft nach DIN EN 50155 und DIN EN 61373 (Kategorie 1, Klasse A/B) für Ausrüstung von Schienenfahrzeugen
  • Gehäuse aus Polyamid (PA66), UL94 V0, mit einem Dauerbetriebstemperaturbereich von -60 ... +105 °C

Anwendungen:

  • Durchgangsverdrahtung und Potenzialverteilung in industriellen Schaltschränken und Automatisierungsschränken
  • Verdrahtung in ATEX-/IECEx-klassifizierten explosionsgefährdeten Bereichen, für die Klemmen mit Ex-e-II-Zulassung erforderlich sind
  • Reihenklemmen auf DIN-Schienen in Gebäudeinstallationen, die kompakte Klemmen mit 4,2 mm Rastermaß erfordern
  • Elektrische Schalttafeln für Schienenfahrzeuge und Rollmaterial gemäß den Anforderungen der DIN EN 50155 und DIN EN 61373

Auch bekannt als: WAGO 2001-1301, TOPJOB S Push-in-Durchgangsklemme mit CAGE CLAMP, 1,5 mm².
