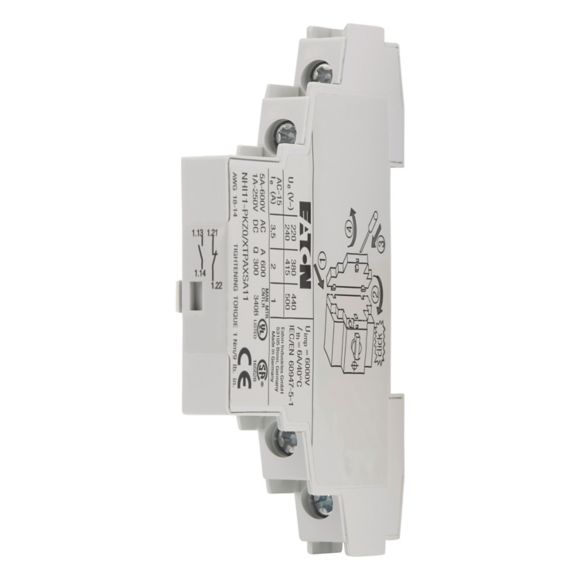

Eaton 072896 NHI11-PKZ0 Standard Hilfskontakt 1Ö+1S für PKZM0

Der NHI11-PKZ0 ist ein Standard-Hilfskontakt der Eaton Moeller Serie, der auf der rechten Seite von Motorschutzschaltern nachgerüstet wird. Er bietet 1 N/O- und 1 N/C-Wechsler mit mechanischer Verriegelung über Schraubklemmen, ausgelegt für 1 A bei AC-15. Das 15 x 90 x 68 mm große Gerät entspricht der Norm IEC/EN 60947-4-1 für den zuverlässigen Einsatz in industriellen Motorsteuerungen.

Technische Daten:

• Modellcode: NHI11-PKZ0
• Katalognummer: 072896
• Hersteller: Eaton
• EAN: 4015080728962
• Kontakte: 1 N/O, 1 N/C (mechanisch verriegelte Wechslerkontakte)
• Anschluss: Schraubklemmen, 0,75 - 1,5 mm²
• Montage: Seitenmontage, rechte Seite von Motorschutzschaltern
• Abmessungen (B x H x T): 15 x 90 x 68 mm
• Gewicht: 0,033 kg
• Bemessungsbetriebsstrom: 1 A bei AC-15, 440/500 V
• Schaltleistung: 1 A / 250 V DC, 5 A / 600 V AC (UL/CSA)
• Steuerspannungsbewertung: Q300 DC betrieben, A600 AC betrieben (UL/CSA)
• Bemessungsstoßspannungsfestigkeit (Uimp): 6000 V AC
• Sichere Trennung: 440 V zwischen Hilfs- und Hauptkontakten gemäß EN 61140
• Kurzschlussschutz: 10 A gG/gL Sicherung
• Elektrische Lebensdauer: 50.000 Schaltspiele
• Umgebungstemperatur: -25 °C bis +55 °C
• Verschmutzungsgrad: 3, Überspannungskategorie III
• Wärmeabgabe pro Pol: 0,04 W
• Zertifizierungen: CE, UL 508, UL File Nr. E36332, CSA File Nr. 165628, IEC/EN 60947-4-1, CSA-C22.2 Nr. 14

Merkmale und Vorteile:

• Mechanisch verriegelte Wechslerkontakte verhindern gleichzeitiges Schalten von N/O und N/C für sichere Signalisierung
• Direkte Nachrüstung an der rechten Seite von PKZ0 Motorschutzschaltern ohne Neuverdrahtung
• Weniger als 1 Ausfall pro 100.000.000 Schaltspiele bei 24 V DC für hochzuverlässige Steuerkreise
• Sichere Trennung bei 440 V zwischen Hilfs- und Hauptkontakten gemäß EN 61140
• Betriebsbereich von -25 °C bis +55 °C, geeignet für anspruchsvolle industrielle Schaltschrankumgebungen

Anwendungen:

• Signalgebung für Lauf-/Stopp-Status in Motorstarter-Steuerungen
• Direktstarter- und Wendeschütz-Baugruppen mit PKZ0 Motorschutzschaltern
• PLC- oder Relaislogik-Eingänge, die potentialfreie Rückmeldungen von Motorstartern benötigen
• Industrielle Schaltanlagen mit Hilfskontakten gemäß IEC/EN 60947-4-1
• Schaltschrankinstallationen, die Überspannungskategorie III und Verschmutzungsgrad 3 erfordern

Entspricht IEC/EN 60947-4-1, UL 508 und CSA-C22.2 Nr. 14. Teil der Eaton Moeller Serie NHI Zubehör für Motorschutzschalter.

Auch bekannt als: Eaton NHI11-PKZ0, Eaton 072896, Eaton Katalog 072896, Eaton Modell NHI11-PKZ0, Moeller NHI11-PKZ0, Eaton Hilfskontakt PKZ0.
