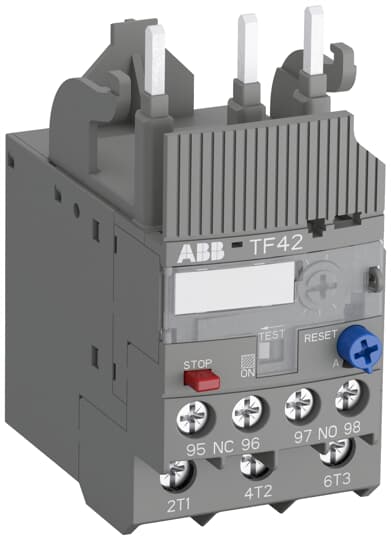

ABB TF42-24 1SAZ721201R1051 Thermischer Überlastrelais 20-24A

Das ABB TF42-24 (Artikel 1SAZ721201R1051) ist ein thermischer Überlastrelais mit einem Einstellbereich von 20 - 24 A, entwickelt für den Hauptstromkreisschutz bei Motoranwendungen. Als elektromechanisches Gerät schützt es Motoren vor Überlast und Phasenausfall und arbeitet mit der Auslöseklasse 10. Es wird direkt an Blockschützen montiert und kann mit optionalen Einzelmontagesätzen für eine eigenständige Installation ergänzt werden.

Technische Daten:

• Serie: TF42-24
• ABB Artikelnummer: 1SAZ721201R1051
• EAN: 4013614398155
• Typ: Thermischer Überlastrelais
• Einstellbereich Strom: 20 - 24 A
• Auslöseklasse: 10
• Auslösekontakt: Öffner (NC)
• Signal Kontakt: Schließer (NO)
• Rückstellung: Automatisch oder manuell (wählbar)
• Montage: Direkte Verbindung zu Blockschützen; Einzelmontagesätze als Zubehör erhältlich

Merkmale und Vorteile:

• Phasenausfallerkennung stoppt den Motor bei Verlust einer Phase und verhindert Wicklungsschäden
• Temperaturkompensation passt die Auslöseschwelle an die Umgebungsbedingungen an und vermeidet unnötige Abschaltungen
• Auslösefreier Mechanismus stellt sicher, dass das Relais bei einem echten Fehler immer auslöst, auch wenn die Rückstelltaste gedrückt gehalten wird
• Wählbare automatische oder manuelle Rückstellung ermöglicht dem Installateur, das passende Neustartverhalten für jede Anwendung zu wählen
• Integrierte STOP-Funktion und Auslöseanzeige erleichtern die Fehlerdiagnose und reduzieren den Verdrahtungsaufwand im Schaltschrank

Anwendungen:

• Motorstarter-Schaltungen in industriellen Steuerungsschränken
• Überlastschutz für Pumpen, Lüfter und Kompressoren
• Förderband- und Maschinenantriebsanlagen mit Blockschützbaugruppen
• Klima- und Wasseraufbereitungssysteme, die zuverlässigen Motorschutz erfordern

Auch bekannt als: ABB TF42-24, TF42-24 1SAZ721201R1051, thermischer Überlastrelais 20-24A, Motorschutzrelais 1SAZ721201R1051, ABB Überlastrelais TF42.
