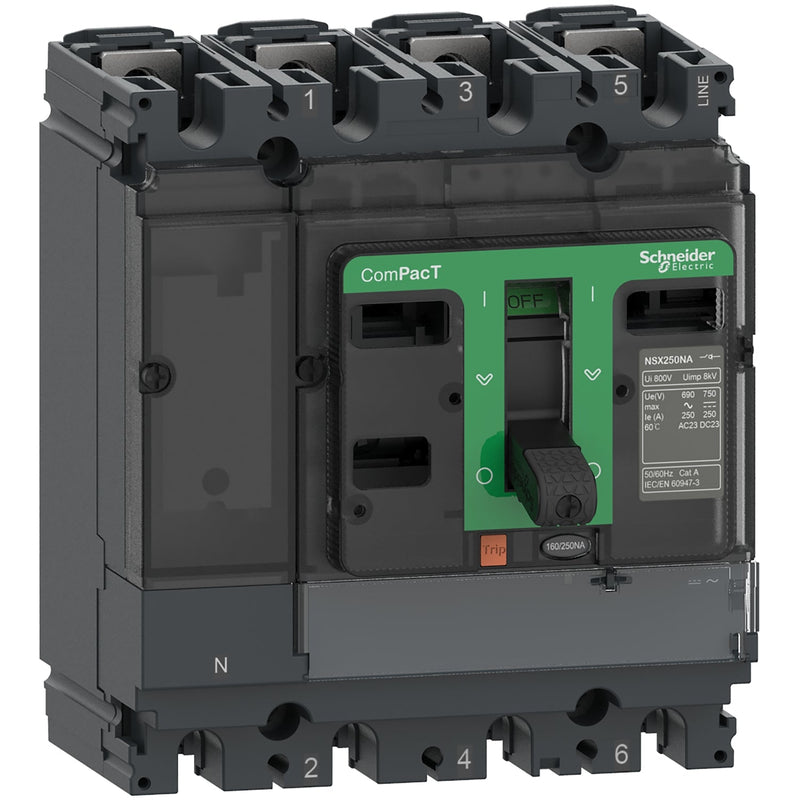

Schneider C164160S ComPacT NSX Lasttrennschalter 4P 160 A

Der Schneider Electric C164160S ist ein 4-poliger fester Lasttrennschalter aus der ComPacT NSX160NA Serie, ausgelegt für einen konventionellen Freiluft-Thermostrom (Ith) von 160 A bei 50°C. Entwickelt für Verteilungsanwendungen, unterstützt er sowohl AC- als auch DC-Netze und ist für Isolationszwecke gemäß EN/IEC 60947-3 zertifiziert.

Technische Daten:

• Handelsreferenz: C164160S
• Hersteller: Schneider Electric
• EAN:
• Serie / Reihe: ComPacT NSX
• Geräte-Kurzbezeichnung: NSX160NA
• Produkttyp: Lasttrennschalter
• Anwendung: Verteilung
• Anzahl der Pole: 4P
• Konventioneller Freiluft-Thermostrom (Ith): 160 A bei 50°C
• Bemessener Betriebsstrom (Ie): 160 A AC-22A/AC-23A, 220-690 V AC 50/60 Hz; 160 A DC-22A/DC-23A, 250 V DC (1 Pol)
• Bemessene Betriebsspannung (Ue): 690 V AC 50/60 Hz; 750 V DC (3 Pole in Reihe)
• Netzart: AC und DC
• Nutzungskategorien: AC-22A, AC-23A, DC-22A, DC-23A
• Bemessener kurzzeitiger Widerstandsstrom (Icw): 2,5 kA für 1 s / 3 s; 0,96 kA für 20 s
• Bemessene Kurzschluss-Schaltleistung (Icm): 330 kA mit vorgeschaltetem Schutz; 3,6 kA eigenständig
• Bemessene Isolationsspannung (Ui): 800 V AC 50/60 Hz
• Bemessene Impulsprüfspannung (Uimp): 8 kV
• Steuerungsart: Kippschalter
• Montageart: Fest, Rückplatte
• Anschluss: Vorderseite (oben und unten)
• Mechanische Lebensdauer: 40000 Zyklen
• Abmessungen (B x H x T): 140 x 161 x 86 mm
• Gewicht: 2,2 kg
• Schutzart: IP40 (IEC 60529)
• Schlagfestigkeit: IK07 (IEC 62262)
• Schutz gegen elektrischen Schlag: Klasse II
• Betriebstemperatur: -25 bis 70°C
• Lagerungstemperatur: -50 bis 85°C
• Normen: EN/IEC 60947-1, EN/IEC 60947-3

Merkmale und Vorteile:

• Geeignet für Isolierung gemäß EN/IEC 60947-3, gewährleistet sichere Wartung und Spannungsfreiheit von Stromkreisen
• Unterstützt sowohl AC- als auch DC-Netze mit mehreren Nutzungskategorien (AC-22A, AC-23A, DC-22A, DC-23A)
• Kontakt-Stellungssanzeige für klare Sichtbarkeit des Ein-/Aus-Status enthalten
• Hohe mechanische Lebensdauer von 40000 Schaltzyklen für lange Einsatzdauer
• Großer Betriebstemperaturbereich von -25 bis 70°C für anspruchsvolle Industrieumgebungen
• Gehäuseschutz IP40 und IK07 für zuverlässigen Betrieb bei Verschmutzungsgrad 3

Anwendungen:

• Haupt- oder Unter-Haupt-Isolationsschaltung in industriellen Verteilungstafeln
• Sichere Isolierung von Verteilungskreisen während Wartungsarbeiten in gewerblichen und industriellen Anlagen
• DC-Verteilungssysteme, die mehrpoliges Schalten bis 750 V erfordern
• Schaltanlagen und Steueranlagen mit zertifizierter Isolationsfähigkeit

Entspricht EN/IEC 60947-1 und EN/IEC 60947-3. Teil der Schneider Electric ComPacT NSX Reihe.

Auch bekannt als: Schneider C164160S, Schneider Electric C164160S, ComPacT NSX160NA Lasttrennschalter, NSX 160A 4-poliger Isolator.
