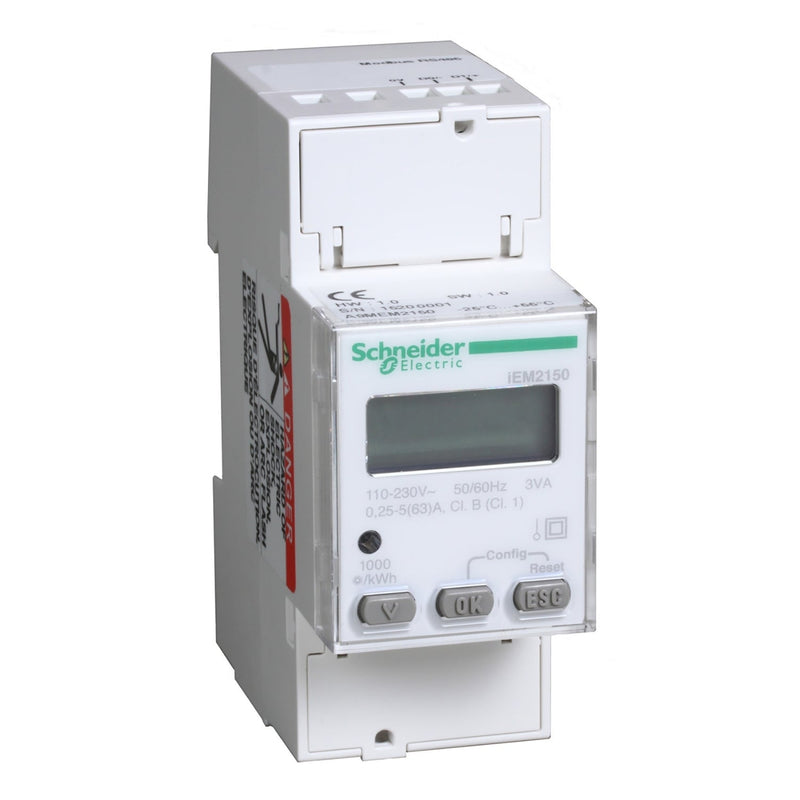

Schneider A9MEM2150 Acti9 iEM2150 Energiezähler 230V 1-phasig 63A Modbus

Der Schneider Electric A9MEM2150 ist ein modularer einphasiger elektronischer Energiezähler aus der Acti9 iEM2100 Serie, der für Unterabrechnung und Teilmessungen konzipiert ist. Er misst Wirkleistung, Blindleistung, Leistung, Strom und Spannung in 230V Einphasen-Netzen bis 63A und verfügt über eine Modbus RTU-Kommunikation für den Fernzugriff auf Daten. Hinweis: Dieses Produkt wurde am 30. Juni 2023 eingestellt, der Service endet am 31. Dezember 2024.

Technische Daten:

• Handelsbezeichnung: A9MEM2150
• Hersteller: Schneider Electric
• Serie / Bereich: Acti9 iEM2100
• Produkttyp: Modularer einphasiger Energiezähler
• Polzahl: 1P + N
• Nennstrom: 63A
• Grundstrom (Ib): 5A
• Messstrombereich: 0,25...63A
• Nennspannung: 230V +/- 20%
• Nennversorgungsspannung (Us): 96...276V AC 50Hz
• Netzfrequenz: 50Hz / 60Hz
• Frequenzmessbereich: 45...65Hz
• Genauigkeitsklasse: Klasse 1 Wirkleistung (IEC 62053-21), Klasse 2 Blindleistung (IEC 62053-23)
• Messart: Wirk-, Blind- und Scheinleistung (vorzeichenbehaftet, Vierquadranten)
• Anzeige: LCD, 8 Stellen, max. 999999,99 kWh
• Abtastrate: 32 Abtastungen pro Zyklus
• Kommunikation: Modbus RTU bei 1,2, 2,4, 4,8, 9,6, 19,2 und 38,4 kBaud, RS485 Schraubklemmen, Isolierung 4000V
• Lokale Anzeige: Rote LED zur Genauigkeitsprüfung 1...1000 p/kWh
• Leistungsaufnahme: max. 3VA / 1W bei 240V AC
• Nennstoßspannungsfestigkeit (Uimp): 6 kV 1,2/50 µs
• Montage: Aufsteckbar, DIN-Schiene
• Anschlüsse Leistungskreis: Tunnelklemmen, 1,65...33 mm² massiv oder flexibel mit Aderendhülse, Anzugsdrehmoment 2 N·m
• Kommunikationsanschlüsse: Schraubklemme, 1...4 mm² massiv oder 1...2,5 mm² flexibel mit Aderendhülse, Anzugsdrehmoment 0,5 N·m
• Schutzart: IP40 Frontplatte (IEC 60529), IP20 Gehäuse
• Überspannungskategorie: III
• Verschmutzungsgrad: 2
• Betriebstemperatur: -25...55°C
• Lagerungstemperatur: -25...70°C
• Betriebshöhe: unter 2000 m
• Relative Luftfeuchtigkeit: 0...95% bei 55°C
• Flammschutz: V0 (UL 94)
• Abmessungen (BxHxT): 36 x 90 x 70 mm (4 x 9 mm Teilung)
• Gewicht: 0,175 kg
• Farbe: Weiß
• Zertifizierungen: CE
• Normen: IEC 62052-31, IEC 62053-21, IEC 62053-23, IEC 62052-11
• Garantie: 18 Monate

Merkmale und Vorteile:

• Vierquadranten-Vorzeichenmessung erfasst Wirk-, Blind- und Scheinleistung für umfassende Lastüberwachung
• Modbus RTU-Kommunikation über RS485 unterstützt sechs Baudraten und mehrere Paritätsoptionen für flexible BMS- und SCADA-Integration
• Großer Versorgungsspannungsbereich (96...276V AC) gewährleistet Betrieb unter variierenden Netzbedingungen
• Kompaktes 4-Modul-DIN-Schienenformat vereinfacht die Installation in platzbeschränkten Verteilerschränken
• Genauigkeitsklasse 1 für Wirkleistung entspricht IEC 62053-21 für zuverlässige Unterabrechnung

Anwendungen:

• Unterabrechnung von Mietern in Wohn- und Gewerbegebäuden mit mehreren Einheiten
• Teilenergieerfassung in Industrie- und Tertiärverteilerschränken
• Gebäudeenergiemanagementsysteme mit Modbus-Datenerfassung
• Kostenstellenüberwachung für einzelne Lasten oder Stromkreise

Entspricht IEC 62052-31, IEC 62053-21, IEC 62053-23 und IEC 62052-11. Teil der Schneider Electric Acti9 iEM2100 Reihe.

Auch bekannt als: Schneider A9MEM2150, Schneider Electric A9MEM2150, Acti9 iEM2150 Energiezähler, einphasiger Modbus-Energiezähler.
