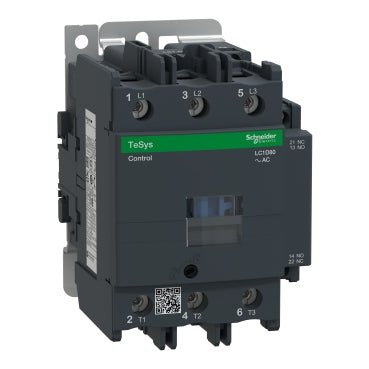

Schneider LC1D80F7 Schütz, TeSys Deca, 3-polig (3 Schließer) 80A 110VAC Spule

Der Schneider Electric LC1D80F7 ist ein 3-poliger TeSys Deca Schütz mit einer Nennstromstärke von 80 A (AC-3) und einer Steuerspule mit 110 V AC 50/60 Hz, ausgelegt für Motorsteuerung und Schalten von ohmschen Lasten. Er unterstützt Motoren bis zu 37 kW bei 380-400 V AC (AC-3) in den Nutzungskategorien AC-1, AC-3, AC-3e und AC-4.

Technische Spezifikationen:

• Handelsreferenz: LC1D80F7
• Hersteller: Schneider Electric
• EAN:
• Serie / Baureihe: TeSys Deca
• Produkttyp: Schütz
• Anzahl der Pole: 3P (3 Schließer)
• Nennstrom [Ie]: 80 A bei 440 V AC (AC-3); 125 A bei 1000 V AC (AC-1)
• Nennspannung [Ue]: bis zu 690 V AC; bis zu 300 V DC (25-400 Hz)
• Steuerspannung [Uc]: 110 V AC 50/60 Hz
• Motorleistung (AC-3): 22 kW bei 230 V / 37 kW bei 400 V / 45 kW bei 440 V / 55 kW bei 500 V
• Nennisolationsspannung [Ui]: 1000 V (IEC 60947-4-1); 600 V (UL/CSA)
• Nennstoßspannungsfestigkeit [Uimp]: 8 kV (IEC 60947)
• Nennschaltvermögen: 1100 A bei 440 V (IEC 60947)
• Kurzzeitstromfestigkeit [Icw]: 990 A bei 1 s / 640 A bei 10 s (40°C)
• Hilfskontakte: 1 Schließer + 1 Öffner (mechanisch gekoppelt, IEC 60947-5-1)
• Mechanische Lebensdauer: 4 Millionen Zyklen
• Elektrische Lebensdauer: 1,5 Millionen Zyklen bei 80 A AC-3
• Schaltzeiten (Schließen/Öffnen): 20-35 ms / 6-20 ms
• Maximale Schalthäufigkeit: 3600 Zyklen/h bei 60°C
• Anschluss Leistungskreis: 4-50 mm² (Klemme 1); 4-25 mm² (Klemme 2)
• Anschluss Steuerkreis: 1-4 mm²
• Anzugsmoment Leistungskreis: 12 N·m
• Einschaltleistung: 245 VA (cos phi 0,75); Halteleistung: 26 VA (cos phi 0,3)
• Überspannungskategorie: III; Verschmutzungsgrad: 3

Merkmale und Vorteile:

• Integrierte 1 Schließer + 1 Öffner mechanisch gekoppelte Hilfskontakte für zuverlässiges Feedback im Steuerkreis
• 4 Millionen mechanische Zyklen und 1,5 Millionen elektrische Zyklen bei AC-3 Nennlast für lange Lebensdauer
• Breites Motorleistungsangebot von 22 kW bei 230 V bis 55 kW bei 500 V im AC-3 Betrieb
• Niedrige Halteleistung von 26 VA reduziert den Energieverbrauch im Dauerbetrieb
• Kurzzeitstromfestigkeit von 990 A bei 1 s gewährleistet robuste Toleranz gegenüber Fehlerströmen

Anwendungen:

• Direktanlauf für Industriepumpen, Lüfter und Kompressoren bis 37-45 kW
• Motorsteuerzentralen und Wendeschütz-Schaltanlagen
• Industrielle Automatisierungsschaltanlagen mit Anforderungen an AC-3 und AC-4 Betriebsarten
• Schalten von ohmschen und induktiven Lasten in Energieverteilungsanlagen

Entspricht IEC 60947-4-1 und IEC 60947-5-1. Teil der Schneider Electric TeSys Deca Baureihe.

Auch bekannt als: Schneider LC1D80F7, Schneider Electric LC1D80F7, TeSys D 80A Schütz, 3-poliger Motorschütz mit 110V Spule.
