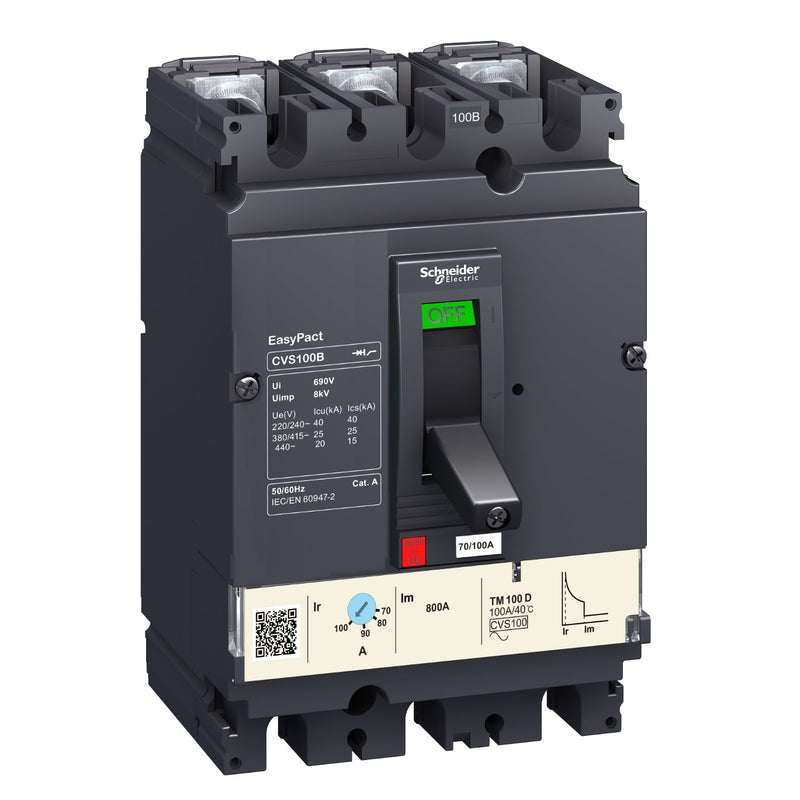

Schneider LV510307 Leistungsschalter EasyPact CVS100B

Der Schneider Electric LV510307 ist ein 3-poliger EasyPact CVS100B Leistungsschalter mit einem Nennstrom von 100 A, der für die elektrische Energieverteilung entwickelt wurde. Er verfügt über eine thermomagnetische TM-D Schutzeinheit mit einer Abschaltleistung von 25 kA bei 380/415 V AC, was ihn für anspruchsvolle industrielle und gewerbliche Verteilungsanwendungen geeignet macht.

Technische Spezifikationen:

• Handelsreferenz: LV510307
• Hersteller: Schneider Electric
• EAN:
• Serie / Baureihe: EasyPact CVS
• Geräte-Kurzbezeichnung: CVS100B
• Produkttyp: Leistungsschalter (MCCB)
• Anzahl der Pole: 3P
• Geschützte Pole: 3d
• Nennstrom [In]: 100 A bei 40 °C
• Netztyp: AC
• Frequenz: 50/60 Hz
• Nutzungskategorie: Kategorie A
• Abschaltvermögen [Icu]: 40 kA bei 220/240 V AC - 25 kA bei 380/415 V AC - 20 kA bei 440 V AC (gemäß IEC 60947-2)
• Schaltvermögen im Dienst [Ics]: 40 kA bei 220/240 V AC - 25 kA bei 380/415 V AC - 15 kA bei 440 V AC (gemäß IEC 60947-2)
• Abschaltvermögensklasse: B
• Schutzeinheit: TM-D (thermomagnetische Technologie)
• Nennstoßspannungsfestigkeit [Uimp]: 8 kV gemäß EN/IEC 60947-2
• Thermische Überlast-Einstellung: 70-100 A
• Auslöseschwelle für Kurzschluss: 800 A (fest eingestellt)
• Mechanische Lebensdauer: 30.000 Zyklen
• Elektrische Lebensdauer: 12.000 Zyklen bei 415 V In (gemäß IEC 60947-2)
• Montage: Fest, Rückwandplatte
• Anschluss: Schraubklemme, 35 mm, vorne oben und unten
• Schutzart: IP40
• Verschmutzungsgrad: 3 gemäß IEC 60664-1
• Schutzklasse gegen elektrischen Schlag: Klasse II
• Betriebstemperatur: -25 bis 70 °C
• Lagerungstemperatur: -50 bis 85 °C
• Abmessungen (BxHxT): 105 x 161 x 86 mm
• Gewicht: 1,5 kg
• Normen: EN 60947-2, IEC 60947-2
• Zertifizierungen: IEC, GOST

Merkmale und Vorteile:

• Die thermomagnetische TM-D Schutzeinheit bietet sowohl Kurzschluss- als auch thermischen Überlastschutz in einem Gerät.
• Die einstellbare thermische Überlast-Einstellung (70-100 A) ermöglicht eine präzise Anpassung an den geschützten Stromkreis.
• Hohe Abschaltleistung von 25 kA bei 380/415 V AC gewährleistet zuverlässiges Abschalten von Fehlerströmen in robusten Verteilungsnetzen.
• Kontakt-Stellungssanzeige bietet sofortige visuelle Rückmeldung über den Schaltzustand des Leistungsschalters.
• Gehäuseschutzart IP40 und Verschmutzungsgrad 3 sind ideal für industrielle Schalttafeln.
• Kompatibel mit CVS100 Zubehör für flexible Systemerweiterungen.

Anwendungen:

• Haupt- oder Unterverteilungen in gewerblichen und industriellen Gebäuden.
• Schutz von Zuleitungen und Abgangskreisen in Niederspannungsschaltanlagen.
• Schutztafeln für industrielle Maschinen und Anlagen.
• Stromverteilung in Fertigungsanlagen mit hohen Anforderungen an das Abschaltvermögen.

Entspricht EN 60947-2 und IEC 60947-2. Teil der Schneider Electric EasyPact CVS Baureihe.

Auch bekannt als: Schneider LV510307, Schneider Electric LV510307, CVS100B 100A 3P MCCB, EasyPact CVS100B Leistungsschalter.
