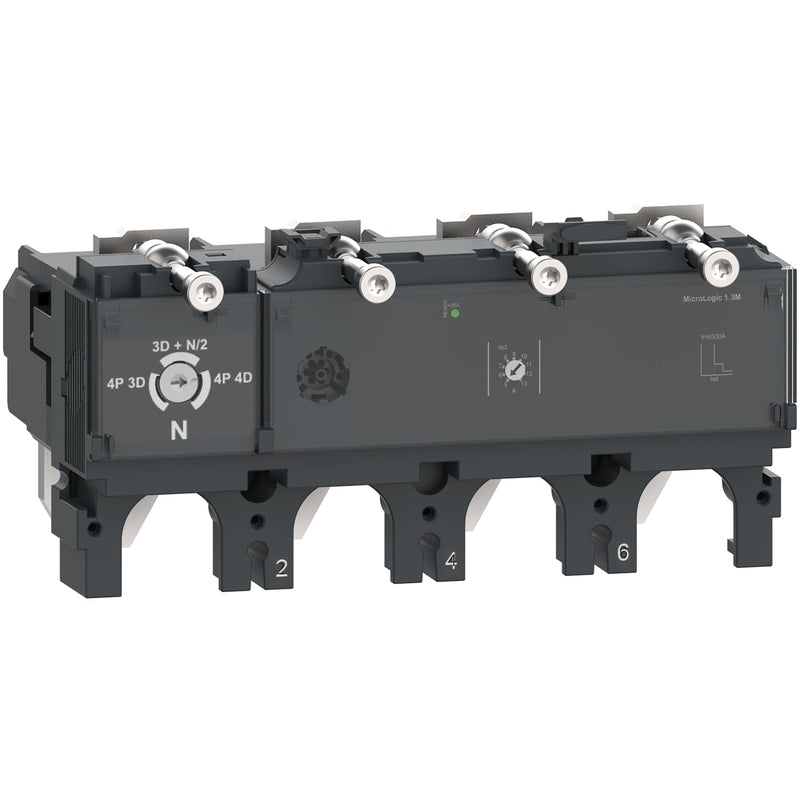

Schneider C4042D400 ComPacT NSX400 Auslöseeinheit 4P 400 A MicroLogic 2

Die Schneider Electric C4042D400 ist die MicroLogic 2.3 elektronische Auslöseeinheit für ComPacT NSX400 und NSX630 Leistungsschalter der neuen Generation. Diese 4-polige Einheit bietet LSoI-Schutz – Langzeitüberlast, Kurzzeit-Kurzschluss mit fester Verzögerung und Sofortauslösung – mit einer Nennstromstärke von 400 A bei 40°C in 690 V Wechselstromnetzen.

Technische Spezifikationen:

• Handelsreferenz: C4042D400
• Hersteller: Schneider Electric
• EAN:
• Serie: ComPacT NSX neue Generation
• Name der Auslöseeinheit: MicroLogic 2.3
• Technologie: Elektronisch
• Anzahl der Pole: 4P
• Schutzfunktion: LSoI
• Auslöseeinheit Nennstrom: 400 A bei 40°C
• Nennspannung: 690 V AC, 50/60 Hz
• Kompatible Leistungsschalter: ComPacT NSX400 und NSX630 (neue Generation)
• Langzeit-Auslösestrom (Ir): einstellbar, 9 Stufen, 160-400 A
• Langzeit-Verzögerung (tr): fest - 11 s bei 7,2xIr, 16 s bei 6xIr, 400 s bei 1,5xIr
• Kurzzeit-Auslösestrom (Isd): einstellbar, 9 Stufen, 1,5-10xIr
• Kurzzeit-Verzögerung (tsd): fest
• Sofortauslösung (Ii): fest, 4800 A
• Thermischer Speicher: 20 Minuten
• Schutzart: IP40 (IEC 60529)
• Verschmutzungsgrad: 3 (IEC 60947-1)
• Elektrische Schutzklasse: Klasse II
• Betriebstemperatur: -25 bis 70°C
• Lagerungstemperatur: -50 bis 85°C
• Norm: EN/IEC 60947-2

Merkmale und Vorteile:

• LSoI-Schutz kombiniert Langzeitüberlast (L), Kurzzeit-Kurzschluss mit fester Verzögerung (So) und Sofort-Kurzschluss (I) in einer einzigen elektronischen Einheit
• Einstellbarer Ir mit 9 Stufen (160-400 A) und einstellbarer Isd mit 9 Stufen (1,5-10xIr) für flexible Schutzkoordination
• 20-minütiger thermischer Speicher behält den thermischen Zustand vor und nach dem Auslösen bei, wodurch das Risiko von Fehl-Auslösungen reduziert wird
• Drei-stufige LED-Lokalanzeige: grün blinkend (Gerät betriebsbereit), orange (Überlast bei 90 % Ir), rot (Überlast bei 105 % Ir)

Anwendungen:

• Haupt- und Unterverteilungen in Industrie- und Gewerbeanlagen
• Stromstarke Zuleitungen, die eine selektive Schutzkoordination zwischen vorgelagerten und nachgelagerten Geräten erfordern
• Elektrische Energieverteilungssysteme mit Anforderungen an einstellbare Überlast- und Kurzschlussschutz-Einstellungen

Entspricht EN/IEC 60947-2. Teil der Schneider Electric ComPacT NSX neue Generation Produktreihe.

Auch bekannt als: Schneider C4042D400, Schneider Electric C4042D400, MicroLogic 2.3 Auslöseeinheit NSX400, ComPacT NSX400 elektronische Auslöseeinheit.
