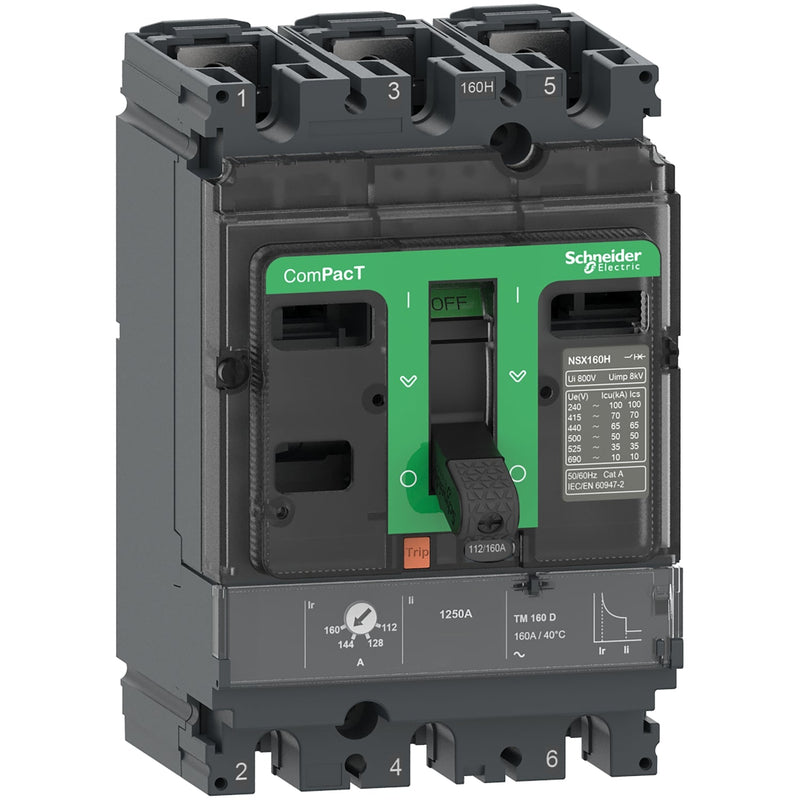

Schneider C16N3TM160 ComPacT NSX160N Auslöseeinheit 3P 160 A TMD

Der Schneider Electric C16N3TM160 ist ein 3-poliger ComPacT NSX160N Leistungsschalter mit einem Nennstrom von 160 A und einer Abschaltleistung von 50 kA bei 415 V AC, entwickelt für die elektrische Energieverteilung. Ausgestattet mit einer TM-D thermomagnetischen Auslöseeinheit bietet er zuverlässigen Überlast- und Kurzschlussschutz für Industrie- und Gewerbeinstallationen.

Technische Spezifikationen:

• Handelsbezeichnung: C16N3TM160
• Hersteller: Schneider Electric
• EAN:
• Serie / Baureihe: ComPacT NSX neue Generation
• Geräte-Kurzbezeichnung: NSX160N
• Produkttyp: Leistungsschalter
• Anzahl der Pole: 3P
• Nennstrom [In]: 160 A bei 40 °C
• Nennspannung [Ue]: 690 V AC 50/60 Hz
• Netzart: AC
• Netzfrequenz: 50/60 Hz
• Auslöseeinheit: TM-D
• Auslösetechnologie: Thermomagnetisch
• Leistungsstufe: N - 50 kA bei 415 V AC
• Ultimative Abschaltleistung [Icu]: 50 kA bei 380/415 V AC; 90 kA bei 220/240 V AC; 10 kA bei 660/690 V AC (gemäß IEC 60947-2)
• Schaltvermögen im Dienst [Ics]: 50 kA bei 380/415 V AC; 90 kA bei 220/240 V AC (gemäß IEC 60947-2)
• Einstellbereich Langzeit-Auslösung [Ir]: 0,7 bis 1 x In
• Langzeit-Verzögerungsbereich [tr]: 120 bis 400 s bei 1,5 x In; 15 s bei 6 x Ir
• Kurzzeit-Auslösung [Ii]: 1250 A (fest eingestellt)
• Nenn-Isolationsspannung [Ui]: 800 V AC 50/60 Hz
• Nenn-Impulsprüfspannung [Uimp]: 8 kV
• Mechanische Lebensdauer: 40.000 Zyklen
• Elektrische Lebensdauer: 40.000 Zyklen bei 440 V In/2
• Leistungsaufnahme pro Pol: 13,95 W
• Montage: Fest, Rückwandplatte
• Griffposition: Horizontal und vertikal
• Schutzart: IP40 (IEC 60529)
• Schlagfestigkeit: IK07 (IEC 62262)
• Betriebstemperatur: -25 bis 70 °C
• Lagerungstemperatur: -50 bis 85 °C
• Relative Luftfeuchtigkeit: 0 bis 95%
• Verschmutzungsgrad: 3 (IEC 60664-1)
• Abmessungen (B x H x T): 105 x 161 x 86 mm
• Gewicht: 2,2 kg
• Norm: EN/IEC 60947-2

Merkmale und Vorteile:

• Thermomagnetische TM-D Auslöseeinheit bietet doppelten Schutz: thermischer Überlastschutz und sofortiger Kurzschlussschutz.
• Einstellbarer Langzeit-Auslösestrom (0,7 bis 1 x In) ermöglicht flexible Kalibrierung zur Anpassung an Lastanforderungen.
• Hohe Abschaltleistung von 50 kA bei 415 V AC eignet sich für anspruchsvolle Industrieumgebungen.
• Großer Betriebstemperaturbereich von -25 bis 70 °C gewährleistet zuverlässige Leistung unter rauen Bedingungen.
• IP40- und IK07-Schutzarten bieten Schutz gegen Staub und mechanische Einwirkungen.
• Geeignet für Isolierung gemäß EN/IEC 60947-2, unterstützt sichere Wartungsverfahren.

Anwendungen:

• Haupt- und Unterverteilungen in Industrieanlagen und Gewerbegebäuden.
• Schutz von Abgangsleitungen in Niederspannungsschaltanlagen und Steuergeräten.
• Stromverteilungstafeln mit hohem Kurzschluss-Schaltvermögen.
• Elektrische Installationen, bei denen einstellbare Überlastwerte für unterschiedliche Lastprofile erforderlich sind.

Entspricht EN/IEC 60947-2 und UL 60947-4-1. Teil der Schneider Electric ComPacT NSX neuen Generation.

Auch bekannt als: Schneider C16N3TM160, Schneider Electric C16N3TM160, NSX160N 3P 160A Leistungsschalter, ComPacT NSX 160N TMD.
