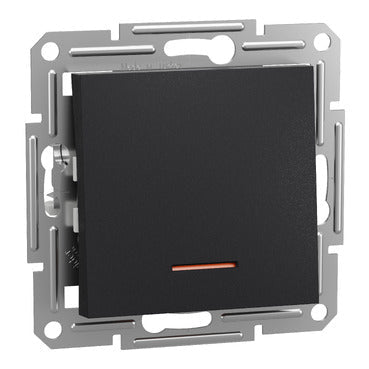

Schneider EPH1500171 Asfora 1-poliger 2-Wege-Schalter LED-Locator-Einsatz Anthrazit

Übersicht

Der Schneider Electric EPH1500171 ist ein Asfora 1-poliger Wechselschalter-Einsatz (SPDT, Treppenhaus) mit LED-Ortungslicht in Anthrazit. Er wird als Mechanismus mit Befestigungsrahmen und Abdeckplatte (ohne dekorativen Außenrahmen) geliefert und kann in Mehrfach-Asfora-Kombinationen eingebaut werden. Die integrierte LED macht die Schaltstellung im Dunkeln sichtbar. Die Wechselschaltfunktion ermöglicht die Steuerung einer Leuchte von zwei Orten aus, wenn er mit einem weiteren Wechselschalter kombiniert wird. Die Klemmen sind schraubenlose Steckklemmen, ausgelegt für 10 AX bei 250 V AC.

Hauptspezifikationen

• Serie: Asfora
• Typ: Wandeinsatz, 1-poliger Wechselschalter mit LED-Ortungslicht
• Anzahl der Wippen: 1
• Lokale Signalisierung: LED-Ortungslicht
• Ausführung: Mechanismus mit Befestigungsrahmen und Abdeckplatte (ohne Außenrahmen)
• Betätiger: Wippe, bündig montiert
• Nennstrom: 10 AX bei 250 V AC
• Nennspannung [Ue]: 230 V
• Leistungsbereich: 2300 W
• Last für Energiesparlampen (mit Vorschaltgerät): bis zu 100 W
• Anschlüsse: Schraubenlose Steckklemmen, 2 x 2,5 mm² (starr / flexibel / feindrähtig), 13 mm Abisolierlänge
• Leitermaterial: Kupfer
• Befestigung: Schrauben oder Klammern, 51...70 mm Lochabstand
• Material: ABS, matt, lackiert
• Farbe: Anthrazit
• Abmessungen: 71 x 71 x 43 mm (H x B x T), Ausladung 15 mm
• Gewicht: 62,05 g
• Schutzart: IP20 / IK02; Betriebstemperatur -5...40 °C
• Normen: IEC 60669-1; Zertifizierungen TSE, VDE, NF; CE-, UKR-Kennzeichnungen
• Garantie: 18 Monate

Typische Anwendungen

• Zweipunkt-(Treppenhaus-)Beleuchtungssteuerung von zwei Orten mit Nachtbeleuchtung
• Bauteil für kundenspezifische Mehrfachrahmen-Anordnungen der Asfora-Serie
• Schlafzimmer, Flure und Treppenhäuser

Konformität

IEC 60669-1. CE-gekennzeichnet. Schneider Electric Asfora Installationsgeräte-Serie. Für die Montage ist ein passender Asfora Dekorrahmen erforderlich.
