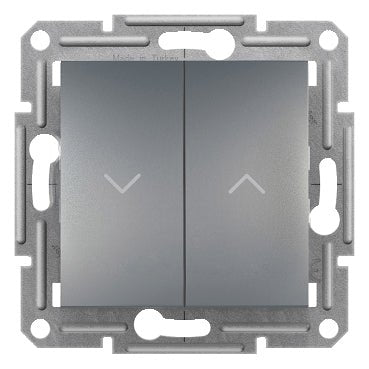

Schneider EPH1300562 Asfora Rollladenschalter-Einsatz Stahl

Übersicht

Der Schneider Electric EPH1300562 ist ein Asfora Rollladen (Jalousie) Wandeinsatz in Stahloptik. Er wird als Mechanismus mit Befestigungsrahmen (ohne dekorativen Außenrahmen) geliefert und ist für die Kombination in mehrfeldrigen Asfora-Einheiten vorgesehen. Mit der Beschriftung AUF-AB bietet er eine mechanisch verriegelte Steuerung für einen Rollladen- oder Jalousiemotor. Die Klemmen sind schraubenlose Steckklemmen, ausgelegt für 10 AX bei 250 V AC.

Hauptspezifikationen

• Serie: Asfora
• Typ: Rollladen-/Jalousie-Schalteinsatz
• Anzahl der Wippen: 2
• Beschriftung: AUF-AB
• Ausführung: Mechanismus mit Befestigungsrahmen (ohne Außenrahmen)
• Gerätemontage: Unterputz
• Nennstrom: 10 AX bei 250 V AC
• Leistungsbereich: 2300 W
• Last für Energiesparlampen (mit Vorschaltgerät): bis zu 100 W
• Anschlüsse: Schraubenlose Steckklemmen, 2 x 2,5 mm² (starr / flexibel / feindrähtig), 13 mm Abisolierlänge
• Leitermaterial: Kupfer
• Befestigung: Schrauben oder Klammern, 51...70 mm Lochabstand
• Material: ABS, lackiert; 27 % recycelter Kunststoffanteil
• Farbe: Stahl
• Abmessungen: 71 x 71 x 43 mm (H x B x T), Ausladung 15 mm
• Gewicht: 61,15 g
• Schutzart: IP20; Betriebstemperatur -5...40 °C
• Normen: IEC 60669-1; Zertifizierungen TSE, VDE; CE-, UKR-Kennzeichnungen
• Garantie: 18 Monate

Typische Anwendungen

• Steuerung von Rollladen- und Jalousiemotoren in mehrfeldrigen Asfora-Einheiten
• Fensterautomation im Wohn- und Leichtgewerbebereich
• Bauteil für individuelle Asfora-Rahmenanordnungen

Konformität

IEC 60669-1. CE-Kennzeichnung. Schneider Electric Asfora Schalterprogramm. Für die Installation ist ein passender Asfora Dekorrahmen erforderlich.
