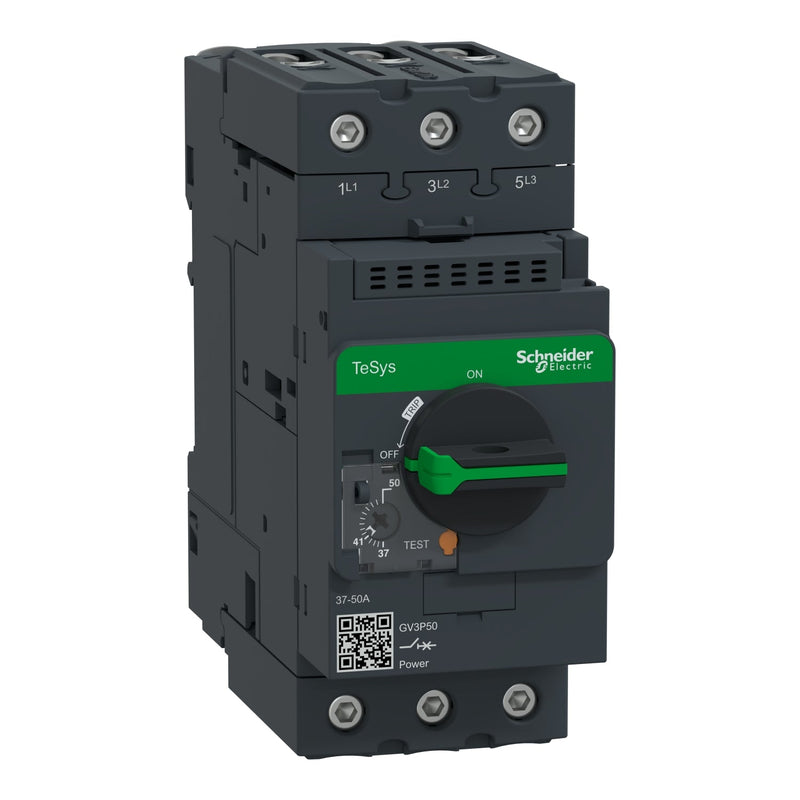

Schneider GV3P50 TeSys Deca Motorschutzschalter 37-50A EverLink 50kA

Der Schneider Electric GV3P50 ist ein 3-poliger thermomagnetischer Motorschutzschalter aus der TeSys Deca Reihe, ausgelegt für 50 A mit einem thermischen Einstellbereich von 37-50 A gemäß IEC 60947-4-1. Er bietet eine Schaltleistung von 50 kA Icu bei 400/415 V AC und schützt Motoren bis zu 22 kW bei 400/415 V oder 45 kW bei 690 V AC.

Technische Daten:

• Handelsbezeichnung: GV3P50
• Hersteller: Schneider Electric
• EAN:
• Serie / Baureihe: TeSys Deca
• Produkttyp: Motorschutzschalter
• Anzahl der Pole: 3P
• Netzart: AC, 50/60 Hz
• Nennstrom: 50 A
• Einstellbereich thermischer Schutz: 37-50 A
• Überstromschutz: 700 A
• Nennbetriebs-Spannung: 690 V AC 50/60 Hz
• Nenn-Isolationsspannung: 690 V AC 50/60 Hz
• Nenn-Impulsprüfspannung: 6 kV
• Schaltvermögen: 100 kA Icu bei 230/240 V AC; 50 kA Icu bei 400/415 V AC; 12 kA Icu bei 500 V AC; 6 kA Icu bei 690 V AC
• Motorleistung: 22 kW bei 400/415 V; 30 kW bei 500 V; 45 kW bei 690 V
• Verwendungskategorie: Kategorie A (IEC 60947-2), AC-3 (IEC 60947-4-1)
• Bedienart: Drehgriff
• Phasenausfall-Empfindlichkeit: Ja
• Geeignet als Trennvorrichtung: Ja (IEC 60947-1)
• Leistungsaufnahme pro Pol: 8 W
• Mechanische Lebensdauer: 50.000 Zyklen
• Elektrische Lebensdauer: 50.000 Zyklen für AC-3 bei 415 V In
• Anziehdrehmoment: 5 N.m
• Montage: 35 mm symmetrische DIN-Schiene zum Aufklicken oder Schalttafelmontage (3 x M4 Schrauben)
• Griffmontageposition: Horizontal oder vertikal
• Schutzart: IP20 (IEC 60529)
• Schlagfestigkeit: IK09
• Betriebstemperatur: -20...60 °C
• Lagerungstemperatur: -40...80 °C
• Betriebshöhe: bis zu 3000 m
• Abmessungen (B x H x T): 55 x 132 x 136 mm
• Gewicht: 0,96 kg
• Farbe: Dunkelgrau
• Normen: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1
• Zertifizierungen: CCC, UL, CSA, EAC, ATEX, LROS, BV, ABS, DNV-GL, UKCA
• Garantie: 18 Monate

Merkmale und Vorteile:

• Thermomagnetischer Schutz gegen Motorüberlast und Kurzschlussfehler
• Eingebaute Phasenausfall-Empfindlichkeit für verbesserten Motorschutz gemäß IEC 60947-4-1
• Hohe Schaltleistung von 50 kA Icu bei 400/415 V AC für anspruchsvolle industrielle Netzwerke
• EverLink BTR Schraubklemmen mit 5 N.m Anziehdrehmoment für sichere, vibrationsfeste Verbindungen
• Geeignet als Trennvorrichtung gemäß IEC 60947-1
• Flexible Montage auf 35 mm DIN-Schiene oder Schalttafel, mit horizontaler oder vertikaler Griffausrichtung

Anwendungen:

• Motorschutz in Industrieanlagen und Fertigungsmaschinen
• Motorsteuerzentralen und elektrische Verteilungstafeln
• HVAC-, Pumpen- und Kompressormotorkreise bis 45 kW bei 690 V
• Industrielle Automatisierungs- und Prozesssteuerungsschaltanlagen

Entspricht EN/IEC 60947-2 und EN/IEC 60947-4-1. Teil der Schneider Electric TeSys Deca Reihe.
