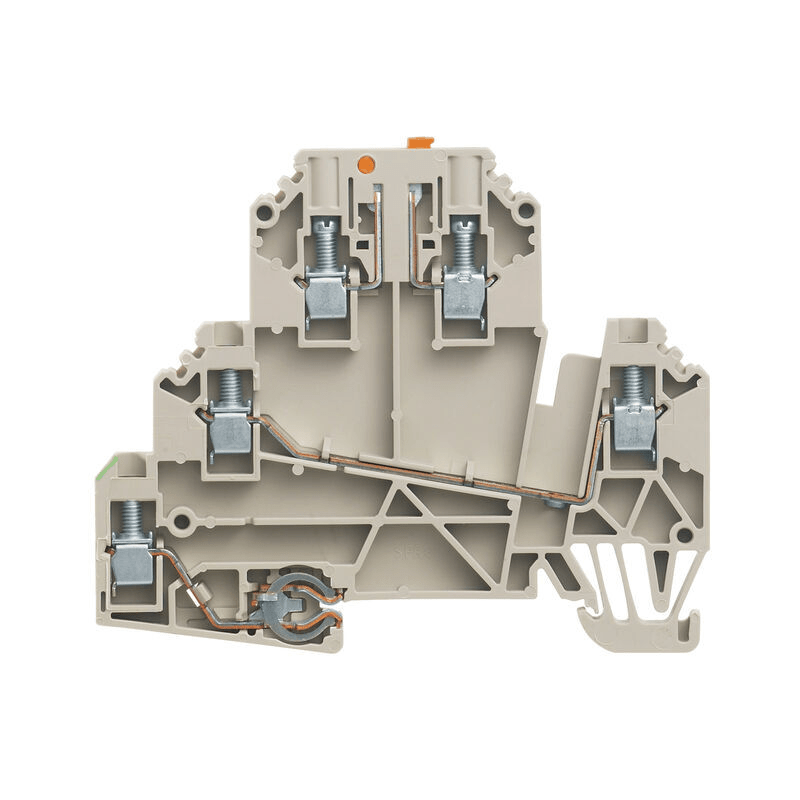

Weidmüller 1247420000 WDK 2.5/TR-DU-PE Prüf-Trennklemme 2,5 mm²

Der Weidmüller WDK 2.5/TR-DU-PE (Bestellnummer 1247420000) ist ein 3-stufiger Prüf-Trennklemmenblock mit Schraubanschluss und integrierter PE-Funktion, der entwickelt wurde, um Prüf- und Trennpunkte an Durchgangsklemmen zu ergänzen und die Messung elektrischer Stromkreise unter spannungsfreien Bedingungen zu ermöglichen.

• Nennstrom: 24 A
• Nennspannung: 500 V
• Bemessungsquerschnitt: 2,5 mm²; Klemmumfang: 0,5–4 mm²
• Anschlussart: Schraubanschluss; insgesamt 5 Anschlüsse
• Anzahl der Ebenen: 3; Anzahl der Potentiale: 3 (je eine pro Ebene); Ebenen intern nicht verbunden
• PE-Funktion: Ja; PEN-Funktion: Nein; N-Funktion: Nein
• Montage: Aufsteckbar auf TS 35 DIN-Schiene; Endabdeckung erforderlich; offene Seite: rechts
• Klemmschraube: M3; Klingenmaß: 0,6 × 3,5 mm; Anziehmoment: 0,5–0,6 Nm; Abisolierlänge: 8 mm
• Leiterquerschnitt mit Aderendhülsen DIN 46228/4: 0,5–2,5 mm²; DIN 46228/1: 0,5–4 mm²; AWG-Bereich: AWG 30–AWG 12
• Dauerbetriebstemperatur: −50 °C bis +120 °C; Umgebungstemperatur: −50 °C bis +75 °C; Lagerung: −25 °C bis +55 °C
• Gehäusematerial: Wemid, Farbe dunkelbeige; UL 94 Brennbarkeitsklasse: V-0
• Abmessungen (T × H × B): 67,5 × 80,5 × 5,1 mm; Nettogewicht: 17,78 g
• Zulassungen: RoHS-konform ohne Ausnahmen; UL-Zertifikat Nr. E60693; REACH SVHC: keine Stoffe über 0,1 Gew.-%
