Wago 2003-7646 CAGE CLAMP Mehrstockklemmenblock 2,5 mm

Der WAGO 2003-7646 ist ein dreistufiger, dreipotentieller Mehrstufen-Anschlussklemmenblock aus der 2003 Serie, konzipiert für N/L/PE-Anschlüsse in der Elektroinstallation. Sein Push-in CAGE CLAMP®-Anschlusssystem akzeptiert massive und feindrähtige Kupferleiter über einen weiten Querschnittsbereich und ermöglicht die direkte werkzeuglose Einsteckung von massiven Leitern sowie von Aderendhülsen-terminierten Leitern, wo anwendbar.

• Anschlusstechnik: Push-in CAGE CLAMP®; Betätigung mittels Betätigungswerkzeug
• Stufen und Potenziale: 3 Stufen, 3 Potenziale (N/L/PE); insgesamt 5 Klemmstellen
• Bemessungsquerschnitt Leiter: 2,5 mm²
• Anschließbare Querschnitte (nur Kupfer): massiv 0,25–4 mm² / 22–12 AWG; feindrähtig 0,25–4 mm² / 22–12 AWG; feindrähtig mit isolierter Aderendhülse 0,25–2,5 mm² / 22–14 AWG; Push-in-Anschluss (massiv) 0,75–4 mm² / 18–12 AWG; Push-in-Anschluss (feindrähtig mit Aderendhülse) 1–2,5 mm² / 18–14 AWG
• Abisolierlänge: 10–12 mm
• Bemessungsstrom: 24 A; maximaler Strom bei Leiterquerschnitt: 32 A
• Bemessungsspannung (Potenzial gegen Erde): 250 V, Überspannungskategorie III, Verschmutzungsgrad 3 gemäß IEC/EN 60947-7-1
• Bemessungsstoßspannungsfestigkeit (Potenzial gegen Erde): 4 kV
• Bemessungsspannung (Potenzial gegen Potenzial): 400 V, Überspannungskategorie III, Verschmutzungsgrad 3 gemäß IEC/EN 60947-7-1
• Bemessungsstoßspannungsfestigkeit (Potenzial gegen Potenzial): 6 kV
• Leistungsaufnahme pro Pol: 0,7661 W bei 24 A; Widerstand: 0,00133 Ω
• Anschlussrichtung: Frontanschluss

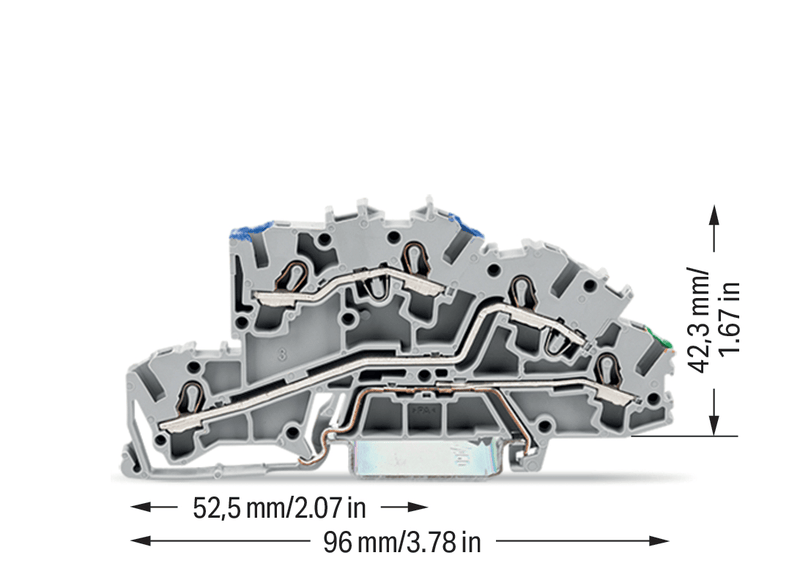

• Abmessungen: 5,2 mm B × 96 mm H × 42,3 mm Tiefe ab DIN-35-Schienenoberkante
• Farbe: Grau
