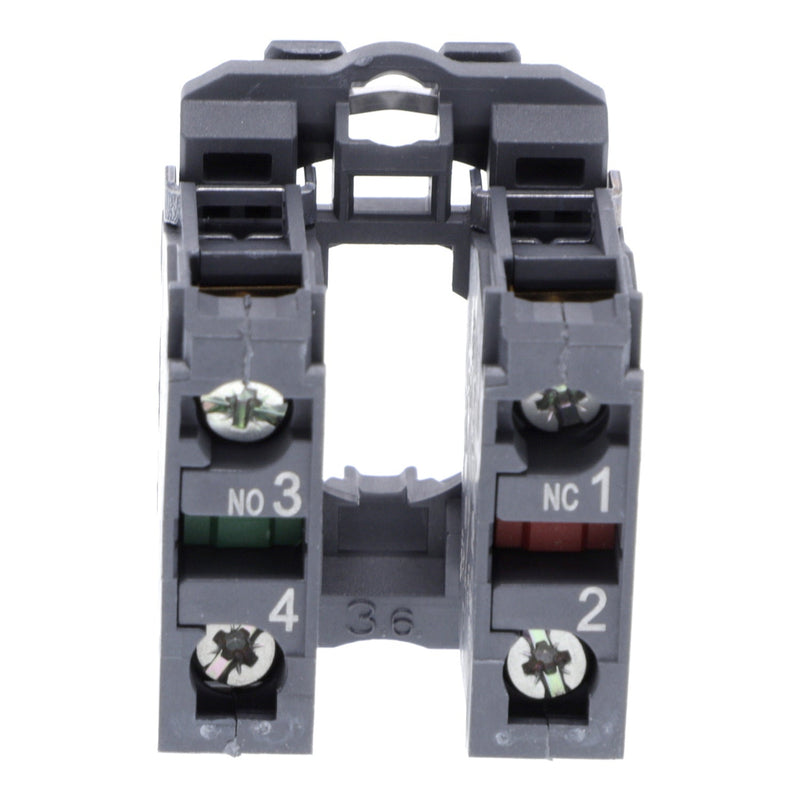

Schneider Electric ZB5AZ105 ZB5 Kontaktblock mit Befestigungskragen 1NO+1NC

Der Schneider Electric ZB5AZ105 ist ein Einzelkontaktblock mit Gehäusebefestigungskragen aus der Harmony XB5 ZB5 Reihe, ausgestattet mit 1 Schließer (NO) und 1 Öffner (NC) Kontakt in einer langsam öffnenden Ausführung und Schraubanschluss. Er ist für den Einsatz mit Harmony XB5 Drucktaster- und Wahlschalterbaugruppen vorgesehen.

• Produktreihe: Harmony XB5 – Komplettes Gehäuse/Kontaktblock ZB5
• Kontaktzusammensetzung: 1 Schließer (NO) (Anschlüsse 13–14) + 1 Öffner (NC) (Anschlüsse 11–12)
• Kontaktfunktion: Langsam öffnend, Einzelblock
• Positive Öffnung: Gemäß IEC 60947-5-1 Anhang K
• Kontaktmaterial: Silberlegierung (Ag/Ni)
• Anschluss: Schraubklemmen — ≤ 2 × 1,5 mm² mit Aderendhülse; ≥ 1 × 0,22 mm² ohne Aderendhülse, gemäß IEC 60947-1
• Bemessungsisolationsspannung [Ui]: 600 V (Verschmutzungsgrad 3), gemäß IEC 60947-1
• Bemessungsstoßspannungsfestigkeit [Uimp]: 6 kV, gemäß IEC 60947-1
• Zulässiger thermischer Strom [Ith]: 10 A, gemäß IEC 60947-5-1
• Kurzschlussschutz: 10 A Sicherung, Typ gG, gemäß IEC 60947-5-1
• Bemessungsbetriebsstrom [Ie] AC-15: 3 A bei 240 V / 6 A bei 120 V / 1,2 A bei 600 V, gemäß IEC 60947-5-1
• Bemessungsbetriebsstrom [Ie] DC-13: 0,55 A bei 125 V / 0,27 A bei 250 V / 0,1 A bei 600 V, gemäß IEC 60947-5-1
• Mechanische Lebensdauer: 10.000.000 Zyklen
• Abmessungen (B × H × T): 30 × 42 × 32 mm
