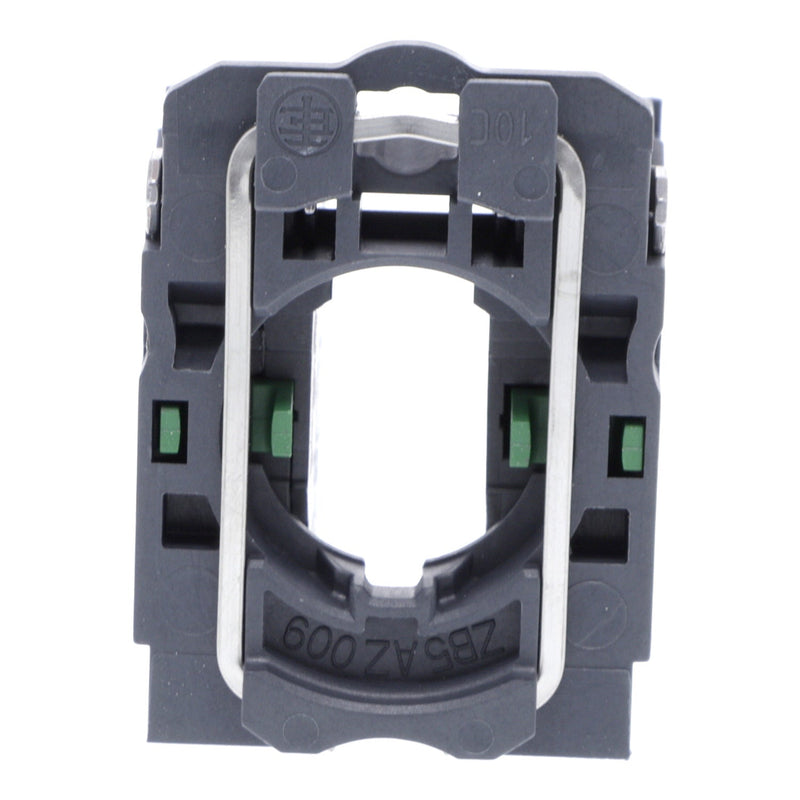

Schneider Electric ZB5AZ103 Kontaktblock-Gehäuse Befestigungskragen 2NO
Kostenloser Versand
Erhalten Sie kostenlosen Versand bei Bestellungen über 300 €!
Der Schneider Electric ZB5AZ103 ist ein Einzelkontaktblock mit Befestigungskragen aus der Harmony XB5-Reihe, ausgestattet mit 2 normalerweise offenen (NO) langsam schaltenden Kontakten und Schraubklemmen. Die Einheit besteht aus einem Montagegestell und einem Kontaktkörper und ist für den Einsatz mit ZB5-Drucktasterbaugruppen in Steuerstromkreis-Schaltanwendungen vorgesehen.
- Reihe: Harmony XB5, Produktgruppe ZB5
- Kontaktanordnung: 2 NO (normalerweise offen), langsam schaltend
- Kontaktmaterial: Silberlegierung (Ag/Ni)
- Anschlussart: Schraubklemme — ≤ 2 × 1,5 mm² mit Aderendhülse oder ≥ 1 × 0,22 mm² ohne Aderendhülse, gemäß IEC 60947-1
- Klemmenbezeichnung: (13–14) NO
- Bemessungs-Isolationsspannung [Ui]: 600 V (Verschmutzungsgrad 3), gemäß IEC 60947-1
- Bemessungs-Impulsprüfspannung [Uimp]: 6 kV, gemäß IEC 60947-1
- Bemessungs-Dauerstrom [Ith]: 10 A, gemäß IEC 60947-5-1
- Bemessungs-Schaltstrom [Ie] AC-15: 3 A bei 240 V (A600); 6 A bei 120 V (A600); 1,2 A bei 600 V (A600), gemäß IEC 60947-5-1
- Bemessungs-Schaltstrom [Ie] DC-13: 0,55 A bei 125 V (Q600); 0,27 A bei 250 V (Q600); 0,1 A bei 600 V (Q600), gemäß IEC 60947-5-1
- Kurzschlussschutz: 10 A gG-Sicherung, gemäß IEC 60947-5-1
- Anziehmoment: 0,8–1,2 N·m, gemäß IEC 60947-1
- Mechanische Lebensdauer: 10.000.000 Zyklen
- Elektrische Lebensdauer: 1.000.000 Zyklen (AC-15, 2 A bei 230 V; < 3.600 Zyklen/h; Lastfaktor 0,5), gemäß IEC 60947-5-1 Anhang C
- Gesamtmaße (B × H × T): 30 × 42 × 32 mm
