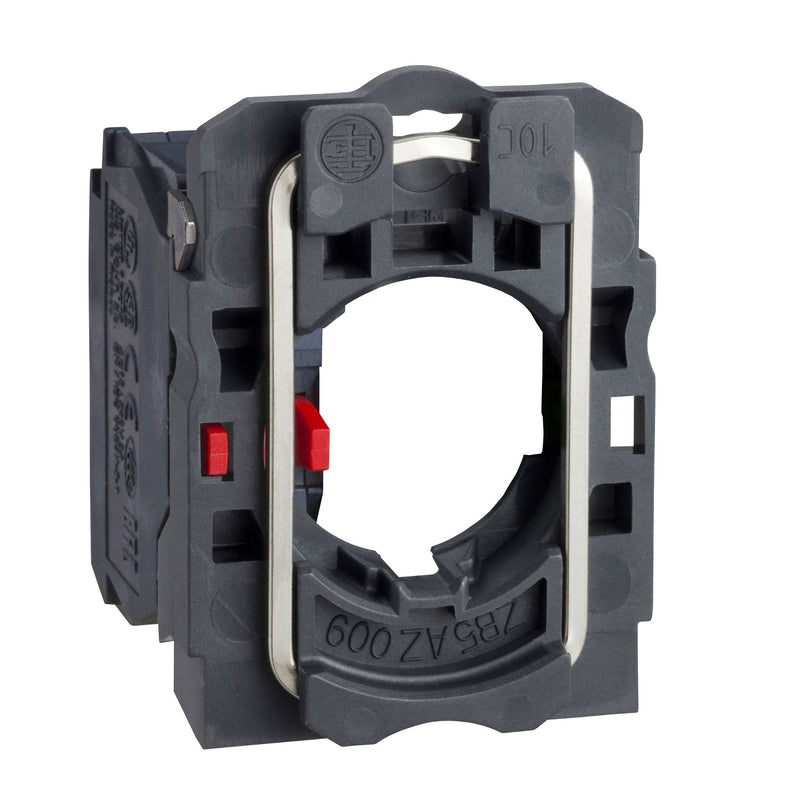

Schneider Electric ZB5AZ102TQ XB5 Kontaktblock Öffner (NC)

Es ist für die Verwendung mit Harmony XB5 Drucktaster-Baugruppen vorgesehen und bietet ein einzelnes NC-Schaltelement mit langsamem Öffnungsbetrieb für industrielle Steuerungsanwendungen.

• Baureihe: Harmony XB5
• Kontaktanordnung: 1 NC, langsam öffnend, Einzelblock
• Anschlussklemmen: Schraubklemmen — ≤ 2 × 1,5 mm² mit Aderendhülse oder ≥ 1 × 0,22 mm² ohne Aderendhülse, gemäß IEC 60947-1
• Bemessungs-Isolationsspannung [Ui]: 600 V (Verschmutzungsgrad 3), gemäß IEC 60947-1
• Bemessungs-Impulsprüfspannung [Uimp]: 6 kV, gemäß IEC 60947-1
• Bemessungs-Dauerstrom [Ith]: 10 A, gemäß IEC 60947-5-1
• Bemessungs-Schaltstrom [Ie]: 3 A bei 240 V AC-15 / 6 A bei 120 V AC-15 / 1,2 A bei 600 V AC-15 / 0,1 A bei 600 V DC-13 / 0,27 A bei 250 V DC-13, gemäß IEC 60947-5-1
• Kontaktmaterial: Silberlegierung (Ag/Ni)
• Kurzschlussschutz: 10 A gG-Sicherung, gemäß IEC 60947-5-1
• Positive Öffnung: Sa, gemäß IEC 60947-5-1 Anhang K
• Mechanische Lebensdauer: 10.000.000 Zyklen
• Elektrische Lebensdauer: 1.000.000 Zyklen (AC-15, gemäß IEC 60947-5-1 Anhang C)
• Anziehdrehmoment: 0,8–1,2 N·m, gemäß IEC 60947-1
