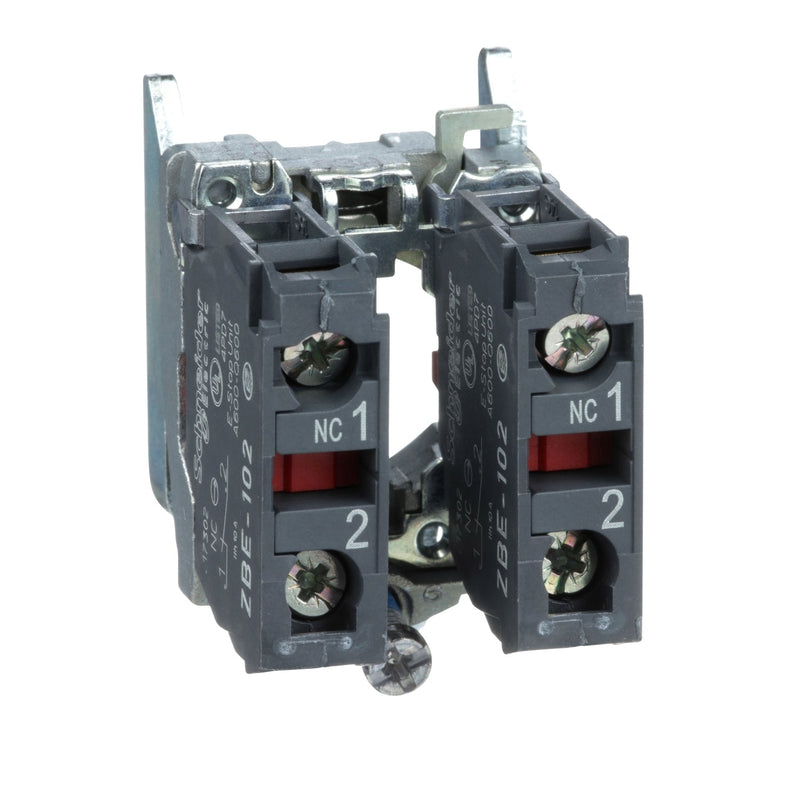

Schneider Electric ZB4BZ104 ZB4 Einzelkontaktblock 2NC

Der Schneider Electric ZB4BZ104 ist ein Einzelkontaktblock mit Gehäusebefestigungskragen aus der Harmony XB4-Reihe, kompatibel mit ZB4-Drucktasterbaugruppen. Er bietet eine 2NC-Schaltkontakt-Konfiguration mit langsam öffnendem, zwangsöffnendem Kontakt und Schraubklemmenanschluss.

• Produktfamilie: Harmony XB4
• Kontaktkonfiguration: 2 NC, langsam öffnend, zwangsöffnend; Kontaktbezeichnung ISO (11–12) NC
• Kontaktmaterial: Silberlegierung (Ag/Ni)
• Anschluss: Schraubklemmen; ≤ 2 × 1,5 mm² mit Aderendhülse oder ≥ 1 × 0,22 mm² ohne Aderendhülse, gemäß IEC 60947-1
• Bemessener thermischer Strom [Ith]: 10 A gemäß IEC 60947-5-1
• Bemessene Isolationsspannung [Ui]: 600 V (Verschmutzungsgrad 3) gemäß IEC 60947-1
• Bemessene Stoßspannungsfestigkeit [Uimp]: 6 kV gemäß IEC 60947-1
• Bemessener Betriebsstrom [Ie] – AC-15: 3 A bei 240 V / 6 A bei 120 V (A600) gemäß IEC 60947-5-1
• Bemessener Betriebsstrom [Ie] – DC-13: 0,27 A bei 250 V / 0,55 A bei 125 V (Q600) gemäß IEC 60947-5-1
• Kurzschlussschutz: 10 A gG-Sicherung gemäß IEC 60947-5-1
• Mechanische Lebensdauer: 5.000.000 Zyklen
• Elektrische Lebensdauer: 10.000.000 Zyklen (AC-15, 2 A bei 230 V; < 3.600 Zyklen/h; Lastfaktor 0,5) gemäß IEC 60947-5-1 Anhang C
• Anziehmoment: 0,8–1,2 N·m gemäß IEC 60947-1
• Abmessungen (B × H × T) / Gewicht: 30 × 47 × 37 mm / 0,062 kg
