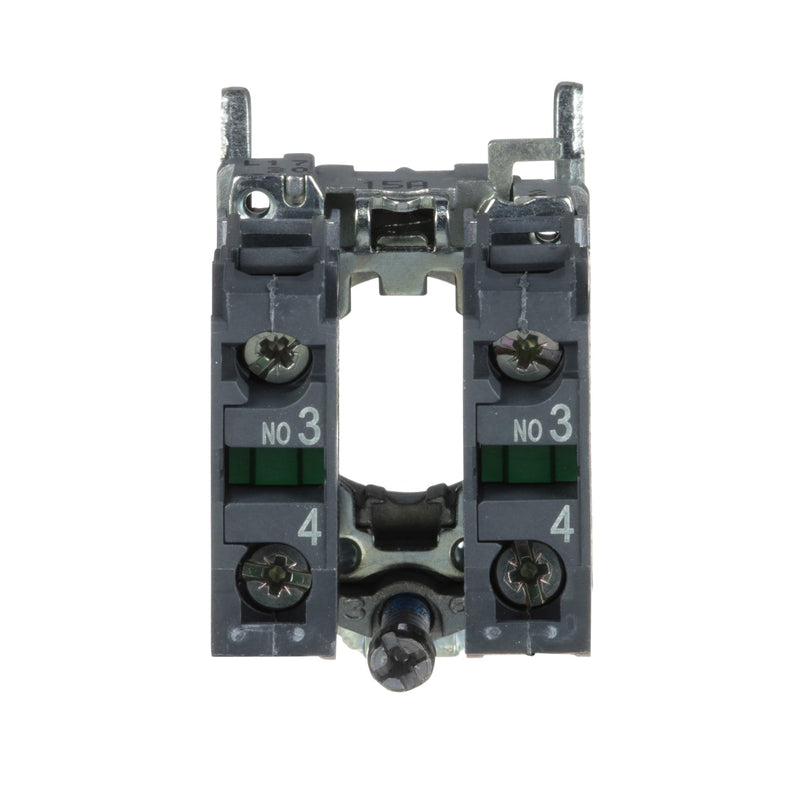

Schneider Electric ZB4BZ103 ZB4 Einzelkontaktblock 2NO

Der Schneider Electric ZB4BZ103 ist ein Einzelkontaktblock mit Gehäusebefestigungskragen aus der Harmony XB4-Reihe, ausgestattet mit 2 normalerweise offenen (NO) Kontakten mit Schraubklemmen. Er bildet eine komplette Gehäuse/Kontakt-Einheit zur Verwendung mit Steuerstationen der Serie ZB4 und ist nach IEC 60947-5-1 bewertet.

• Produktfamilie: Harmony XB4; Produkttyp: ZB4; komplette Gehäuse/Kontakt-Einheit
• Kontaktanordnung: 2 NO (normalerweise offen), langsam schaltend
• Kontaktmaterial: Silberlegierung (Ag/Ni)
• Anschluss: Schraubklemmen — ≤ 2 × 1,5 mm² mit Aderendhülse / ≥ 1 × 0,22 mm² ohne Aderendhülse, gemäß IEC 60947-1
• Bemessungsspannung der Isolierung (Ui): 600 V (Verschmutzungsgrad 3), gemäß IEC 60947-1
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV, gemäß IEC 60947-1
• Bemessungsdauerstrom (Ith): 10 A, gemäß IEC 60947-5-1
• Bemessungsbetriebsstrom (Ie): 3 A bei 240 V AC-15; 6 A bei 120 V AC-15; 1,2 A bei 600 V AC-15; 0,55 A bei 125 V DC-13; 0,27 A bei 250 V DC-13; 0,1 A bei 600 V DC-13 — gemäß IEC 60947-5-1
• Kurzschlussschutz: 10 A Sicherung, Typ gG, gemäß IEC 60947-5-1
• Mechanische Lebensdauer: 5.000.000 Zyklen
• Elektrische Lebensdauer: 10.000.000 Zyklen (AC-15, 2 A bei 230 V; ≤3.600 Zyklen/h; Lastfaktor 0,5), gemäß IEC 60947-5-1 Anhang C
• Betätigungsweg: 2,6 mm (NO-Zustandsänderung); Gesamtweg: 4,3 mm; Betätigungsmoment: 0,05 N·m
• Anziehmoment: 0,8–1,2 N·m, gemäß IEC 60947-1
• Abmessungen (B × H × T): 30 × 47 × 37 mm; Gewicht: 0,062 kg
