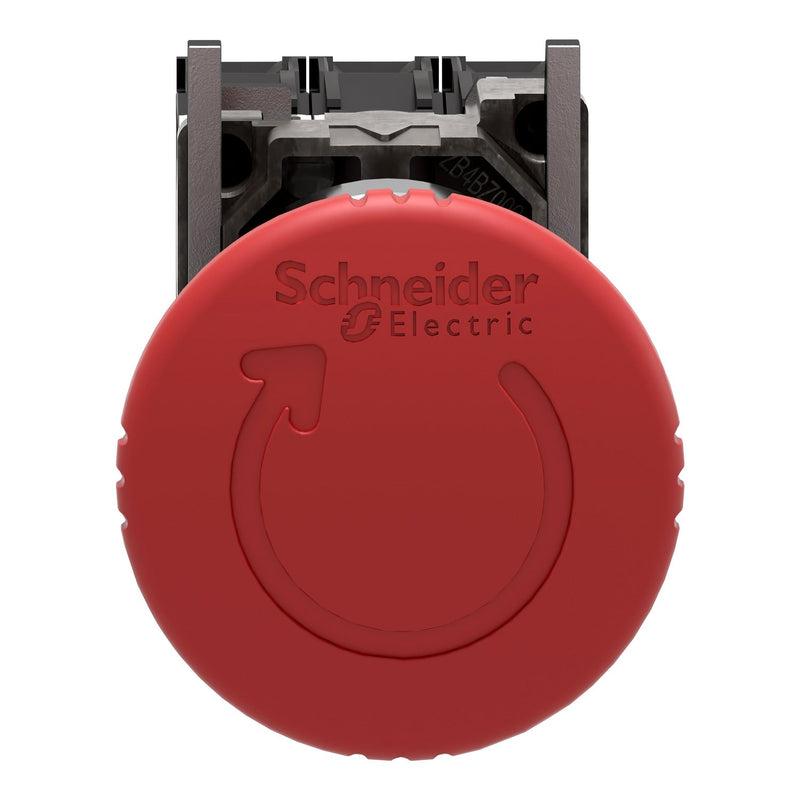

Schneider Electric XB4BS84441 Harmony XB4 Not-Aus Pilztaste Ø40 Ø22 2NC+1NO

Der Schneider Electric XB4BS84441 ist ein Harmony XB4 Notaustaster mit rotem, unmarkiertem Ø40 mm Pilzkopf, vorgesehen für Sicherheitsabschaltanwendungen. Er verfügt über eine rastende Auslösung mit Drehzurückstellung, einen 2NC + 1NO Schaltblock und passt in eine 22,5 mm Schalttafelaussparung.

• Produktreihe: Harmony XB4
• Kopf: Roter Pilz, Ø40 mm, unmarkiert; Auslösung mit mechanischer Rastung, Drehzurückstellung
• Montagedurchmesser: 22,5 mm
• Kontaktanordnung: 2NC + 1NO, langsam öffnend, positive Öffnung gemäß IEC 60947-5-1 Anhang K
• Kontaktmaterial: Silberlegierung (Ag/Ni)
• Bemessener thermischer Strom [Ith]: 10 A gemäß IEC 60947-5-1
• Bemessungsspannung der Isolierung [Ui]: 600 V (Verschmutzungsgrad 3) gemäß IEC 60947-1
• Bemessungsstoßspannungsfestigkeit [Uimp]: 6 kV gemäß IEC 60947-1
• Bemesseter Betriebsstrom [Ie]: 3 A bei 240 V AC-15 / 6 A bei 120 V AC-15 / 0,1 A bei 600 V DC-13 gemäß IEC 60947-5-1
• Kurzschlussschutz: 10 A gG Sicherung gemäß IEC 60947-5-1
• Mechanische Lebensdauer: 300.000 Zyklen; elektrische Lebensdauer: 1.000.000 Zyklen gemäß IEC 60947-5-1 Anhang C
• Anschlüsse: Schraubklemmen; ≤2 × 1,5 mm² mit Aderendhülse oder ≥1 × 0,22 mm² ohne Aderendhülse, gemäß IEC 60947-1; Anziehdrehmoment 0,8–1,2 N·m
• Grundmaterial: Verchromtes Metall; Montagerahmen: Zamak
• Abmessungen (H × B × T): 47 × 40 × 82 mm
