Schneider Electric VCDN12 VCDN Lasttrennschalter 3-polig 12A 3NO

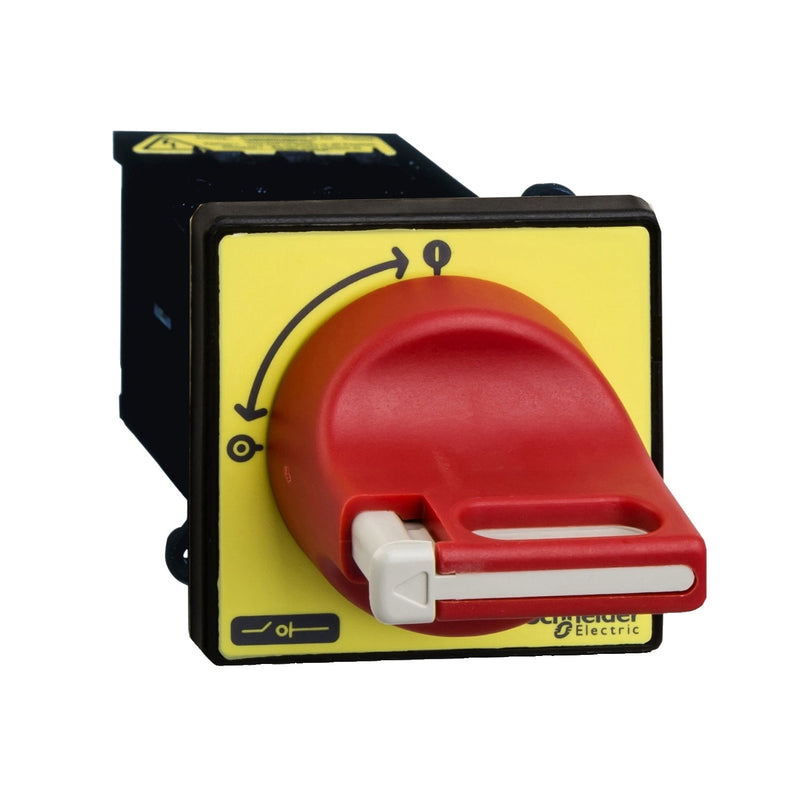

Der Schneider Electric VCDN12 ist ein TeSys Mini-VARIO 3-poliger Notausschalter mit Trennfunktion, ausgelegt für 12 A, zur Türmontage über eine 22,5 mm Öffnung. Er bietet Isolierung und Notabschaltung von AC- und DC-Schaltkreisen, betätigt durch einen direkten roten Drehgriff mit gelber Frontplatte und 0-1-Kennzeichnung.

• Polzahl / Kontaktanordnung: 3P, 3 Schließer (NO)
• Bemessener thermischer Strom (Ith): 12 A in Luft; 10 A im Gehäuse
• Bemessener Betriebsstrom (Ie): 8,1 A bei 400 V (AC-23)
• Bemessungsspannung (Ue): 690 V AC 50/60 Hz
• Bemessungsspannungsstoßfestigkeit (Uimp): 6 kV
• Motorleistung (AC-23A): 3 kW bei 230–240 V / 4 kW bei 400–415 V / 5,5 kW bei 500 V / 7,5 kW bei 690 V
• Motorleistung (AC-3): 1,5 kW bei 230–240 V / 3 kW bei 400–415 V / 4 kW bei 500 V / 4 kW bei 690 V
• Schaltvermögen: 6 kA bei 400 V mit 12 A aM- oder 12 A gG-Sicherung
• Griff und Verriegelung: Roter Drehgriff; gelbe Frontplatte; Direktmontage; verriegelbar mit 1–3 Vorhängeschlössern mit 4–8 mm Durchmesser
• Montage: Türmontage über 22,5 mm Öffnung; 0-1-Kennzeichnung
• Anschluss: Schraubklemmen für Kabel bis 4 mm² (flexibel mit Aderendhülse oder massiver Einzeldraht); Anziehmoment 0,7 N·m
• Schutzart: IP65
• Betriebstemperaturbereich: −20 bis +50 °C
• Normen und Zertifizierungen: IEC 60947-3; GL, CCC, UL, CSA, UKCA, TC
