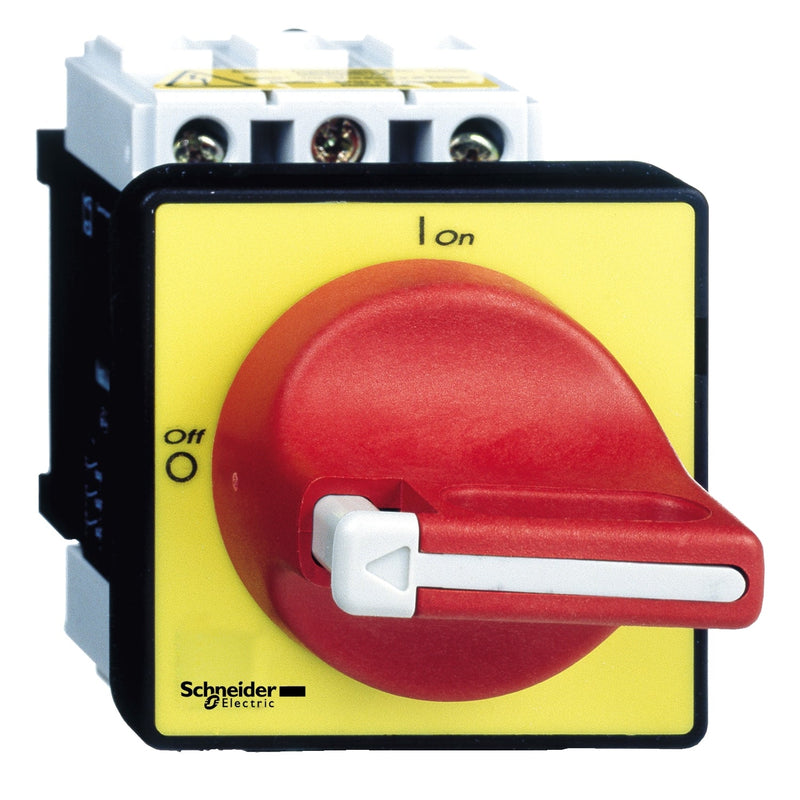

Schneider Electric VCD02 VCD-Schaltertrenner 3-polig 12A, roter Griff

Der Schneider Electric VCD02 ist ein 3-poliger TeSys Vario Schalter-Lasttrennschalter, der für den Not-Aus-Betrieb ausgelegt ist und über einen direkten Drehgriff durch eine 22,5 mm Aussparung türseitig montiert wird. Mit einem Nennstrom von 12 A konventioneller Freiluft-Thermischer Stromstärke und bis zu 690 V AC eignet er sich zur Trennung in AC- und DC-Netzen.

• Polzahl / Kontakte: 3P, 3 Schließer (NO)
• Nennbetriebs-Spannung (Ue): 690 V AC, 50/60 Hz
• Konventionelle Freiluft-Thermischer Strom (Ith): 12 A
• Konventionelle Gehäuse-Thermischer Strom (Ithe): 10 A
• Nennbetriebsstrom (Ie): 8,1 A (AC-23) bei 400 V
• Nennbetriebsleistung (Auswahl): 3 kW bei 400–415 V (AC-3); 4 kW bei 400–415 V (AC-23A); 5,5 kW bei 690 V (AC-3); 7,5 kW bei 690 V (AC-23A)
• Nennbedingter Kurzschlussstrom: 10 kA bei 400 V mit 12 A aM- oder gG-Sicherung
• Nennstoßspannungsfestigkeit (Uimp): 8 kV
• Griff: Roter Drehgriff mit gelber Frontplatte, beschriftet 0-1; abschließbar mit 1–3 Vorhängeschlössern (Bügel-Durchmesser 4–8 mm)
• Schutzart: IP20 und IP65 gemäß IEC 60529
• Umgebungstemperatur Betrieb: -20 bis +50 °C
• Lebensdauer: 100.000 mechanische Zyklen; 100.000 elektrische Zyklen (AC-21); 30.000 Zyklen (DC-1 bis DC-5)
• Normen / Zertifizierungen: IEC 60947-3; CSA, UL, GL, CCC, UKCA
• Abmessungen / Gewicht: 60 × 60 mm Grundfläche, 74 mm Höhe, 60 mm Breite; 0,215 kg
