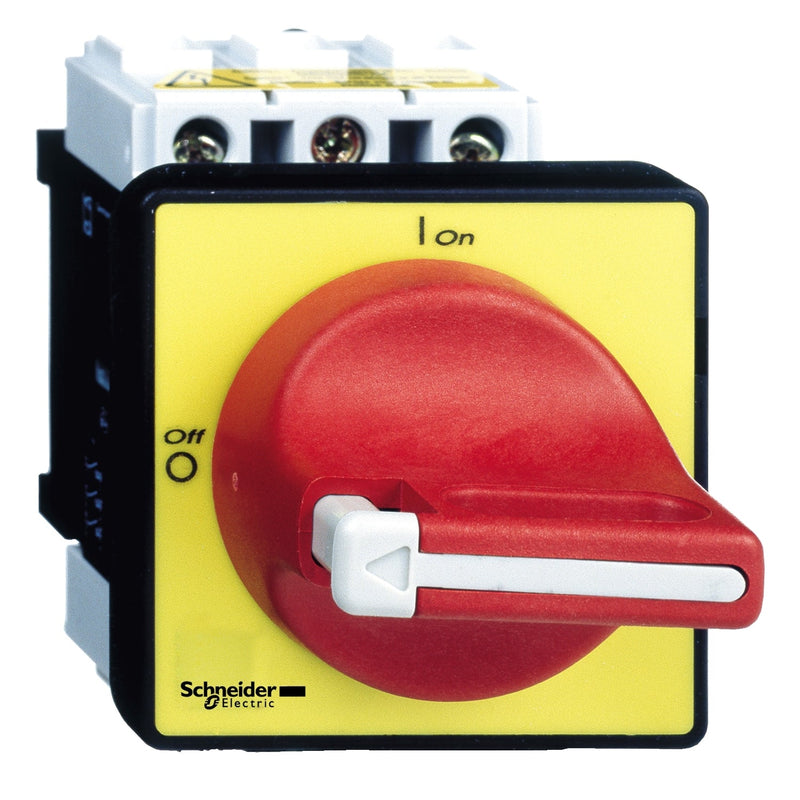

Schneider Electric VCD01 VCD Schalter-Lasttrennschalter 3-polig 20A 690V, roter Griff

Der Schneider Electric VCD01 ist ein 3-poliger Notausschalter aus der TeSys Vario Reihe, ausgelegt für die Türpaneelmontage und die sichere Trennung von AC- und DC-Schaltungen bis zu 690 V AC.

• Polzahl / Kontakte: 3P, 3 NO
• Nennbetriebs-Spannung [Ue]: 690 V AC, 50/60 Hz
• Konventioneller Freiluft-Thermischer Strom [Ith]: 20 A
• Nennbetriebs-Strom [Ie]: 11 A (AC-23, 400 V)
• Nennbetriebs-Leistung: 11 kW bei 690 V (AC-23A); 7,5 kW bei 690 V (AC-3); 5,5 kW bei 400–415 V (AC-23A); 4 kW bei 400–415 V (AC-3)
• Nennstoßspannungsfestigkeit [Uimp]: 8 kV
• Nennbedingter Kurzschlussstrom: 10 kA bei 400 V (mit 20 A aM oder 20 A gG Sicherung)
• Nenn-Kurzzeitstromfestigkeit [Icw]: 300 A bei 400 V, 1 s
• Drehgriff: Direktmontage, rot, 0–1 markiert, abschließbar mit 1–3 Vorhängeschlössern (Bügel 4–8 mm)
• Montage: Türpaneel über 22,5 mm Ausschnitt; geeignet für Trennung in AC- und DC-Netzen
• Anschlussklemmen: Schraubklemmen; 10 mm² starres Kabel oder 6 mm² flexibles Kabel mit Aderendhülse; Anziehmoment 2,1 N·m
• Lebensdauer: 100.000 mechanische Zyklen; 100.000 elektrische Zyklen (AC-21); 30.000 elektrische Zyklen (DC-1...5)
• Schutzart: IP20 (IEC 60529); IP65
• Normen & Zertifizierungen: IEC 60947-3; UL, CSA, CCC, UKCA, GL; Betriebstemperatur −20 bis +50 °C; Gewicht 0,215 kg
