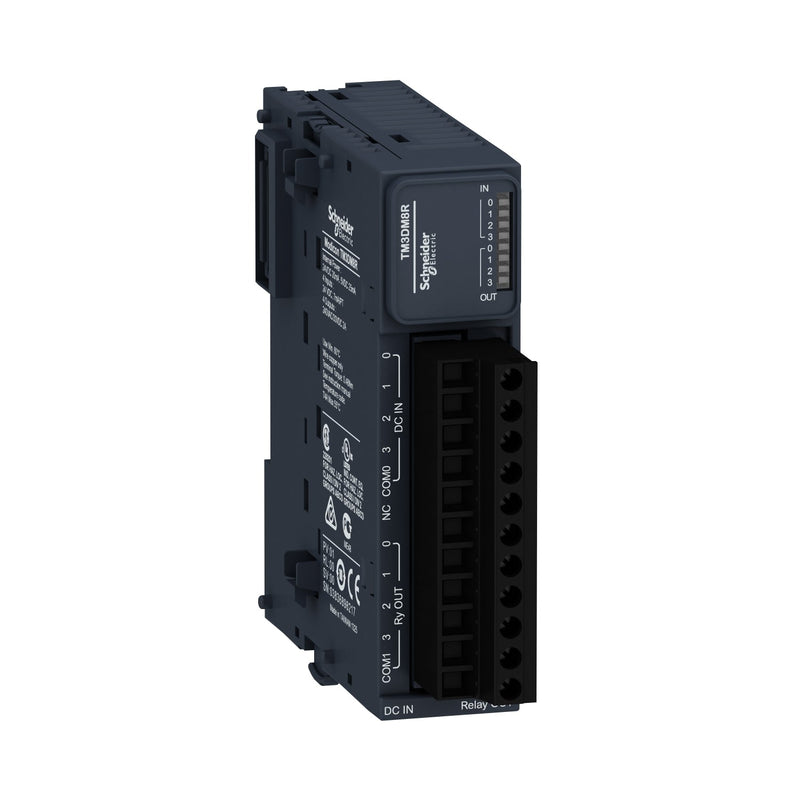

Schneider Electric TM3DM8R Modicon TM3 Diskrete E/A 4 Eingänge 4 Relais 24VDC

Das Schneider Electric TM3DM8R ist ein diskretes I/O-Erweiterungsmodul aus der Modicon TM3-Reihe, das 4 digitale Eingänge und 4 Relaisausgänge für den Einsatz mit den programmierbaren Steuerungen Modicon M221, M241, M251 und M262 bietet.

• Kompatible SPS: Modicon M221, M241, M251, M262
• Digitale Eingänge: 4 × 24 V DC, IEC 61131-2 Typ 1, Sink- oder Source-Eingang (positive/negative Logik)
• Schaltschwellen der Eingänge: Zustand 1 garantiert 15–28,8 V (≥ 2,5 mA); Zustand 0 garantiert 0–5 V (≤ 1 mA)
• Eingangsstrom und Impedanz: 7 mA pro Eingang; Impedanz 3,4 kΩ; Ansprechzeit 4 ms EIN / 4 ms AUS
• Digitale Ausgänge: 4 × Relais, normalerweise offen, positive oder negative Logik
• Ausgangsspannung: 24 V DC oder 240 V AC
• Ausgangsstrom: 2.000 mA pro Relaisausgang; max. 7 A pro gemeinsamem Ausgangspunkt; Mindestlast 10 mA bei 5 V DC
• Mechanische Lebensdauer der Relais: 20.000.000 Zyklen
• Elektrischer Anschluss: 11 × 2,5 mm² abnehmbarer Schraubklemmenblock, Rastermaß 5,08 mm
• Statusanzeige: 1 grüne LED pro I/O-Kanal
• Isolierung: 1.500 V AC zwischen Eingangs- und Ausgangsgruppen; 500 V AC zwischen I/O und interner Elektronik; 750 V AC zwischen offenen Relaiskontakten
• Maximale Kabellänge: Ungeschirmtes Kabel < 30 m für reguläre Eingänge
• Montage: DIN-Schiene TH35-7,5 oder TH35-15 (IEC 60715) oder Schalttafelmontage mit Montagesatz
• Abmessungen und Zertifizierungen: H 90 mm × B 27,4 mm × T 84,6 mm; Gewicht 0,95 kg; CE, UKCA, cULus, cULus HazLoc, RCM, EAC
