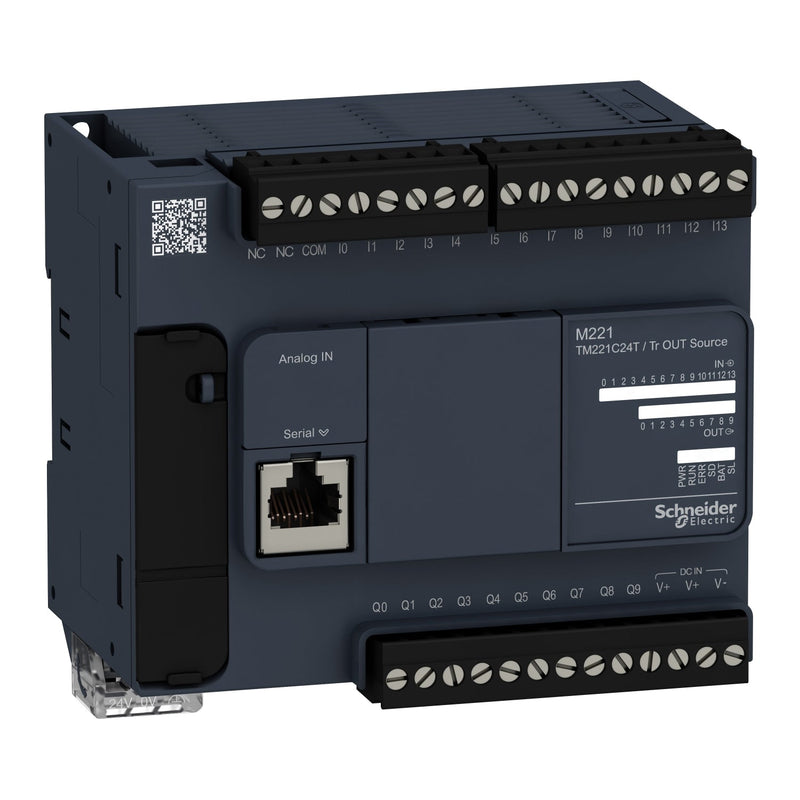

Schneider Electric TM221C24T M221 Modicon Steuerung 24 IO Transistor PNP

Der Schneider Electric TM221C24T ist ein Modicon M221 Logikcontroller mit 24 I/O, ausgestattet mit 14 digitalen Eingängen, 10 PNP-Transistorausgängen und 2 analogen Eingängen, betrieben mit einer 24 V DC Versorgungsspannung.

• Versorgungsspannung: 24 V DC; Betriebsbereich 20,4–28,8 V
• Digitale Eingänge: insgesamt 14, davon 4 schnelle Eingänge gemäß IEC 61131-2 Typ 1; Sink- oder Source-Logik
• Digitaler Eingangsstrom: 7 mA (Standard); 5 mA (schnelle Eingänge); Eingangswiderstand 3,4 kΩ (Standard), 4,9 kΩ (schnell)
• Analoge Eingänge: 2 × 0–10 V; 10-Bit-Auflösung; LSB-Wert 10 mV; Umwandlungszeit 1 ms pro Kanal plus ein Steuerzyklus; Genauigkeit ±1 % vom Messbereich
• Digitale Ausgänge: 10 Transistor-PNP (positive/Source-Logik), davon 2 schnelle Ausgänge; 24 V DC, 0,5 A pro Ausgang; max. 5 A pro gemeinsamer Anschluss
• Ausgangsfrequenz: 100 kHz PWM/PLS auf Q0–Q1; 5 kHz auf Q2–Q3; 0,1 kHz auf Q4–Q9
• Eingangs-Ansprechzeit: 5 µs Ein/Aus (schnelle Eingänge I0, I1, I6, I7); 35 µs Aus / 35 µs Ein (Standard-Eingänge I2–I5); 100 µs Aus für andere Standard-Eingänge
• Ausgangs-Ansprechzeit: 5 µs Ein/Aus (Q0–Q1); 50 µs Ein/Aus (Q2–Q3); 300 µs Ein/Aus (Q4–Q9)
• Einstellbare Eingangsfilterzeit: 0 ms, 3 ms oder 12 ms
• Erweiterungs-I/O-Module: bis zu 7 (lokale I/O-Architektur) oder 14 (Remote-I/O-Architektur)
• Leistungsaufnahme: 4,1 W bei 24 V (ohne Erweiterungsmodule); 13 W bei 24 V (maximale Erweiterung)
• Maximaler Leckstrom: 0,1 mA; maximale Spannungsabfall: < 1 V (Transistorausgang)
• Mechanische Lebensdauer: 20.000.000 Zyklen (Transistorausgänge); Einschaltstrom 35 A
