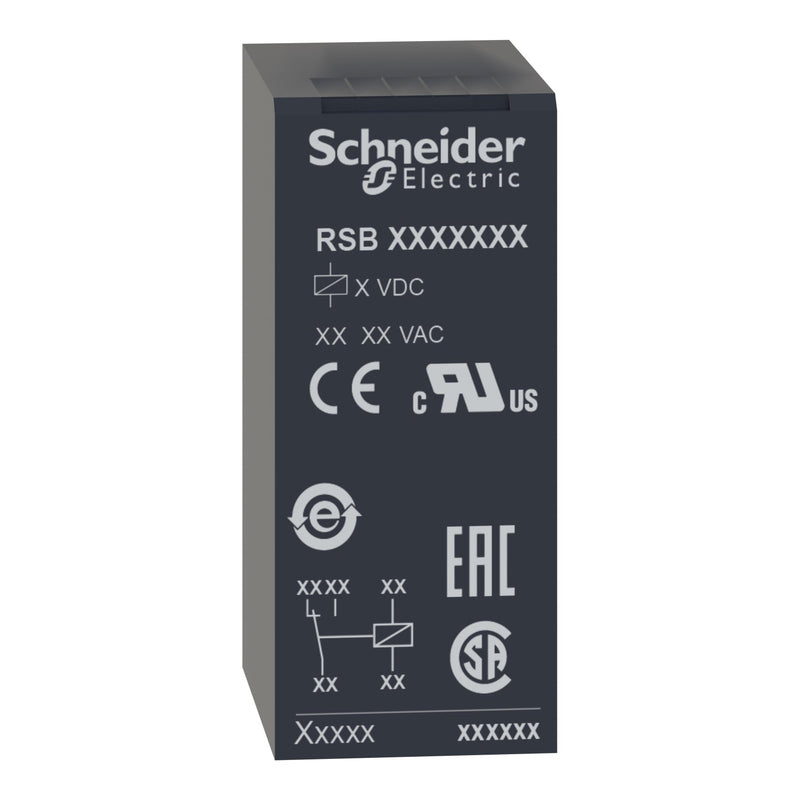

Schneider Electric RSB2A080P7 Schnittstellen-Steckrelais, 8 A, 2 Wechsler, 230 V AC

Das Schneider Electric RSB2A080P7 ist ein Interface-Steckrelais der Zelio RSB-Serie mit zwei Wechslerkontakten (2 C/O) und einer Spule mit 230 V AC. Es ist für die Leiterplattenmontage (Flachstecker) ausgelegt und wird in Steuerungstafelschnittstellen eingesetzt, die Signalpegelumschaltung und Laststeuerung erfordern.

• Kontaktanordnung: 2 Wechsler (2 C/O) mit Silberlegierungskontakten (AgNi)
• Spulenspannung: 230 V AC, 50/60 Hz; Betriebsbereich 184–345 V AC
• Bemessener Betriebsstrom: 8 A (NO-Kontakt, AC-1/DC-1); 4 A (NC-Kontakt, AC-1/DC-1) gemäß IEC
• Bemessete ohmsche Last: 8 A bei 250 V AC; 8 A bei 28 V DC
• Maximale Schaltleistung: 2000 VA / 224 W; minimale Schaltleistung 120 mW bei 10 mA, 12 V
• Isolationsfestigkeit: 1000 V AC zwischen Kontakten; 2500 V AC zwischen Polen; 5000 V AC Spule zu Kontakten
• Bemessungsspannung der Isolierung: 400 V gemäß IEC 60947; Bemessungsstoßspannungsfestigkeit 3,6 kV gemäß IEC 61000-4-5
• Mechanische Lebensdauer: 5.000.000 Zyklen; elektrische Lebensdauer 100.000 Zyklen bei Bemessungslast gemäß IEC
• Spulenverbrauch: 0,75 VA AC; Anzugs- und Abfallzeit jeweils 20 ms
• Betriebstemperatur: −40 bis +70 °C; Lagertemperatur −40 bis +85 °C
• Schutzart: IP40 gemäß IEC 60529; Vibrationsfestigkeit ±1 mm bei 10–55 Hz gemäß IEC 60068-2-6
• Montage: Leiterplatten-Flachsteckertyp; für jede Einbaulage geeignet
• Zertifizierungen: CSA, UL, EAC; konform mit IEC 61810-1, UL 508, CSA C22.2 Nr. 14
• Produktgewicht: 14 g
