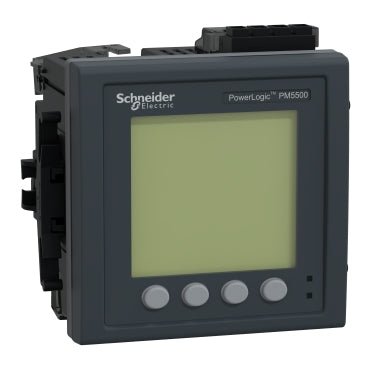

Schneider Electric METSEPM5560 PowerLogic PM5560 Energiezähler 4DI/2DO

Der Schneider Electric METSEPM5560 ist ein PowerLogic PM5560 Einbau-Multifunktionsleistungsmesser zur Überwachung des Energieverbrauchs, WAGES-Unterzähler (Wasser, Luft, Gas, Strom, Dampf), Mehrtarifabrechnung und Ethernet-zu-Seriell-Gateway-Anwendungen.

• Genauigkeit: Klasse 0,2S Wirkleistung (IEC 62053-22); Wirkleistung ±0,2 %, Spannung ±0,1 %, Strom ±0,15 %, Frequenz ±0,05 %, Leistungsfaktor ±0,005, Scheinleistung ±0,5 %, Blindenergie ±1 %
• Leistungsqualität: Harmonische Analyse bis zur 63. Harmonischen; Abtastrate 128 Proben pro Zyklus
• Messungen: Strom, Spannung, Frequenz, Leistungsfaktor, Wirkleistung und Blindleistung sowie Energie; Neutralleiterstrom gemessen; Erdungsstrom berechnet
• Versorgungsspannung: 90–528 V AC (45–65 Hz) oder 100–300 V DC; maximaler Verbrauch 16 VA bei 480 V
• Stromeingänge: Nennstrom 1 A oder 5 A; Strommessbereich 50–10.000 mA; Spannungsbereich 20–400 V AC (L-N) / 20–828 V AC (L-L), 45–65 Hz
• Netztyp: 1P+N, 3P, 3P+N; 50 Hz und 60 Hz; 8 Tarife; 52 konfigurierbare Alarme
• Kommunikation: 2 × RJ45 Ethernet (Modbus TCP/IP Daisy-Chain bei 10/100 Mbit/s, BACnet IP, DNP3 über Ethernet, SNTP-Client, SNMP-Traps) plus RS485 Modbus RTU/ASCII und JBUS bei 9,6, 19,2 und 38,4 kbaud; 2.500 V Isolierung an beiden Schnittstellen
• Anzeige: hintergrundbeleuchtetes LCD, 128 × 128 Pixel
• Datenprotokollierung: 1,1 MB interner Speicher; Ereignis-, Alarm-, Wartungs- und Min/Max-Protokollierung mit präziser Zeitstempelung
• Webdienste: integrierter Webserver, Echtzeit-Datenanzeige, vordefinierte Diagnose-Seiten, E-Mail-Alarmbenachrichtigung
• E/A: 4 digitale Eingänge (8-poliger Schraubklemmenblock), 2 digitale Ausgänge (4-poliger Schraubklemmenblock)
• Montage: Einbau im Schalttafeleinbau mit Rahmen; Breite 96 mm, Tiefe 72 mm
• Zertifizierungen: CE (IEC 61010-1), cULus (UL 61010-1), BTL; entspricht IEC 62053-22:2020, IEC 61557-12:2015, IEC 62052-11:2020, IEC 62052-31:2015, ANSI C12.20, EN 50470-1 und EN 50470-3
