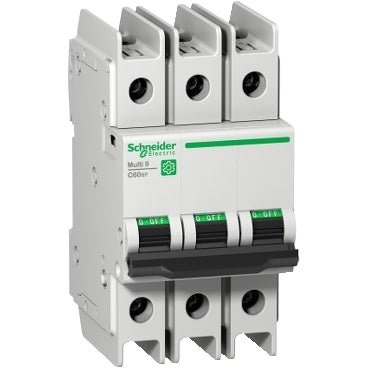

Schneider Electric M9F43320 Multi9 C60BP 3-poliger Leitungsschutzschalter 20A D-Charakteristik

Der Schneider Electric M9F43320 ist ein 3-poliger, 20 A, D-Kennlinie thermisch-magnetischer Leitungsschutzschalter (LS-Schalter) aus der Multi9 C60BP Serie, vorgesehen für Verteilungsanwendungen in Wechselstromnetzen bis 440 V.

• Typ: 3-poliger (3P) thermisch-magnetischer Leitungsschutzschalter (LS-Schalter), Multi9 C60BP Serie
• Nennstrom: 20 A bei 25 °C
• Auslösekennlinie: D-Kurve; magnetischer Auslöseschwellenwert 12 × In ±20 % AC
• Schaltvermögen (Icu): 20 kA bei 240 V AC / 10 kA bei 415 V AC / 6 kA bei 440 V AC (EN/IEC 60947-2)
• Nennbetriebs-Spannung: 240 V, 415 V, 440 V AC bei 50/60 Hz
• Nenn-Isolationsspannung / Stoßspannungsfestigkeit: 500 V AC / 6 kV (EN/IEC 60947-2)
• Normen und Zertifizierungen: EN/IEC 60947-2, GB/T 14048.2, UL 489, CSA C22.2 Nr. 5; IEC, CCC, CSA, UL gelistet
• Montage: Hutschienen-Schnappbefestigung; 6 × 9 mm Rastermaß
• Abmessungen: 103 mm (H) × 54 mm (B) × 72 mm (T); Farbe: grau
• Schutzart: IP20 / IP40 im modularen Gehäuse (IEC 60529)
• Anschlüsse: Tunnelklemme, 1–25 mm² starr oder 1–16 mm² flexibel; Aderendhülsenlänge 14 mm; Anziehdrehmoment 2,5 N·m
• Lebensdauer: 20.000 mechanische / 10.000 elektrische Schaltzyklen
• Zusätzliche Merkmale: abschließbar, Schaltstellungsanzeige, EIN/AUS-Schalter mit lokaler Signalisierung, geeignet zur Abschaltung
• Betriebs-/Lagertemperatur: −30 °C bis +70 °C / −40 °C bis +80 °C; Einsatzhöhe 0–2.000 m
