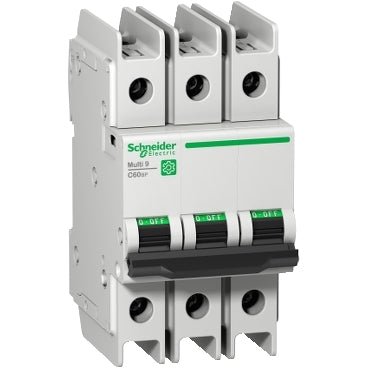

Schneider Electric M9F42302 Multi9 C60BP 3-poliger Leitungsschutzschalter 2A C-Charakteristik

Der Schneider Electric M9F42302 ist ein 3-poliger, 2 A, C-Charakteristik Mini-Leistungsschalter (MCB) aus der Multi9 C60BP Reihe, entwickelt für Verteilungsanwendungen in Wechselstromnetzen. Er verwendet eine thermo-magnetische Auslösetechnologie und ist nach EN/IEC 60947-2, UL 489 und CSA C22.2 Nr. 5 zertifiziert.

• Nennstrom: 2 A bei 25 °C
• Polzahl: 3P
• Auslösecharakteristik: C-Kurve, thermo-magnetisch; magnetischer Auslöseschwellenwert 8,5 × In ±20 %
• Nennbetriebs-Spannung: 240 V / 415 V / 440 V AC, 50/60 Hz
• Schaltvermögen (Icu): 20 kA bei 240 V AC / 10 kA bei 415 V AC / 6 kA bei 440 V AC (EN/IEC 60947-2); 14 kA AIR bei 240 V AC / 10 kA AIR bei 480Y/277 V AC (UL 489)
• Schaltvermögen im Dienstbetrieb (Ics): 15 kA bei 240 V AC / 7,5 kA bei 415 V AC / 4,5 kA bei 440 V AC (75 %, EN/IEC 60947-2)
• Normen & Zertifizierungen: EN/IEC 60947-2, GB/T 14048.2, UL 489, CSA C22.2 Nr. 5; zertifiziert IEC, CCC, CSA, UL
• Nenn-Isolationsspannung: 500 V AC; Nenn-Impulsfestigkeit: 6 kV
• Montage: Aufsteckbare DIN-Schiene; 6 × 9 mm Rastermaß; Abmessungen 103 × 54 × 72 mm (H × B × T)
• Anschlüsse: Tunnelklemmen (oben oder unten), 1–25 mm² starr / 1–16 mm² flexibel; Anziehdrehmoment 2,5 N·m; Abisolierlänge 14 mm
• Schutzart: IP20 gemäß IEC 60529; IP40 im modularen Gehäuse
• Lebensdauer: 20.000 mechanische Zyklen; 10.000 elektrische Zyklen
• Betriebstemperatur: −30 °C bis +70 °C; Lagerung −40 °C bis +80 °C; max. Einsatzhöhe 2.000 m
• Zusätzliche Merkmale: Abschließbar, Schaltstellungssanzeige, ON/OFF lokale Signalisierung; Herkunftsland: Frankreich; Garantie: 18 Monate
