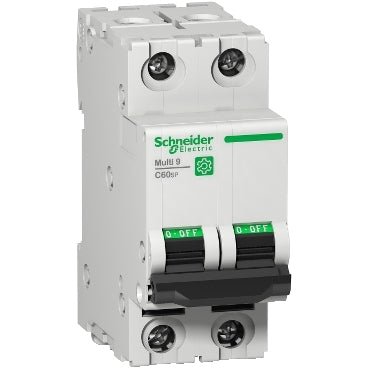

Schneider Electric M9F23220 Multi9 C60SP 2P Leitungsschutzschalter 20A D-Charakteristik

Der Schneider Electric M9F23220 ist ein 2-poliger, 20 A, D-Kennlinie Leitungsschutzschalter (LS-Schalter) aus der Multi9 C60SP Serie, entwickelt für Verteilungsanwendungen in AC- und DC-Netzen. Er bietet thermisch-magnetischen Überstromschutz und wird mittels Aufsteckbefestigung auf einer DIN-Schiene montiert.

• Nennstrom: 20 A bei 25 °C
• Polzahl: 2P
• Auslösekennlinie: D
• Auslöseeinheit-Technologie: Thermisch-magnetisch
• Nennbetriebs-Spannung: 240 V AC / 415 V AC / 440 V AC, 50/60 Hz
• Schaltvermögen (Icu) gemäß EN/IEC 60947-2: 20 kA bei 240 V AC; 10 kA bei 415 V AC; 6 kA bei 440 V AC
• Schaltvermögen gemäß UL 1077: 14 kA AIR bei 240 V AC; 10 kA AIR bei 480Y/277 V AC; 10 kA AIR bei 125 V DC
• Magnetischer Auslöseschwellenwert: 12 × In ±20 % (AC); 17 × In ±20 % (DC)
• Abmessungen (H × B × T): 81 × 36 × 72 mm
• Anschlussart: Tunnelklemme (oben oder unten); 1–25 mm² starr; 1–16 mm² flexibel; Anziehdrehmoment 2,5 N·m; Abisolierlänge 14 mm
• Schutzart: IP20 (IEC 60529); IP40 im modularen Gehäuse (IEC 60529)
• Betriebstemperatur: −30 °C bis +70 °C; Lagerung −40 °C bis +80 °C
• Mechanische / elektrische Lebensdauer: 20.000 Zyklen / 10.000 Zyklen
• Normen & Zertifizierungen: EN/IEC 60947-2, UL 1077, CSA C22.2 Nr. 235, GB/T 14048.2; zertifiziert IEC, CCC, UR, CSA
