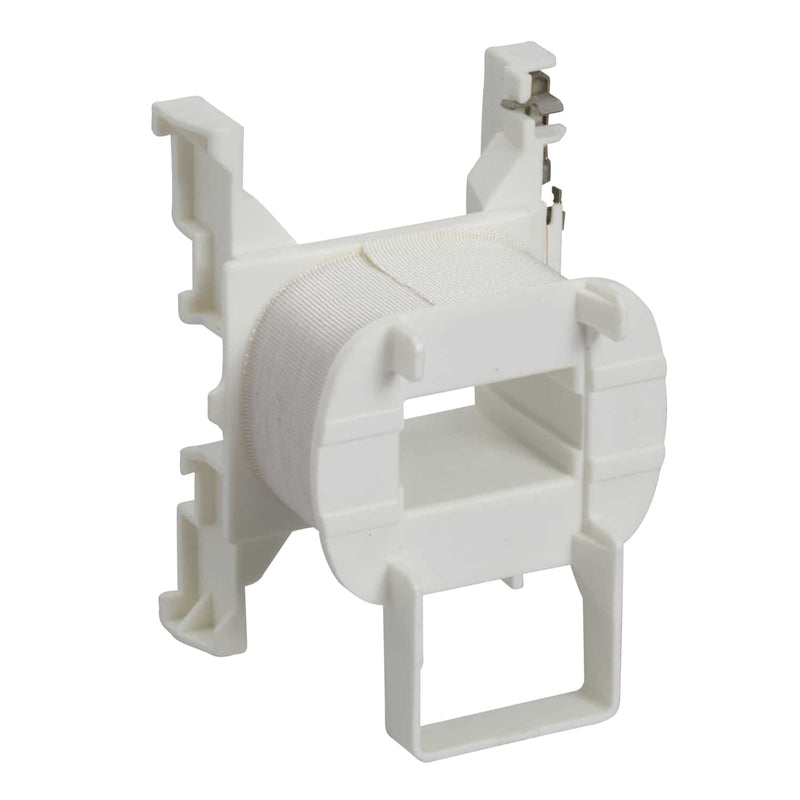

Schneider Electric LXD1F7 LXD1 Schützspule 110V AC

Die Schneider Electric LXD1F7 ist eine Ersatzspule für Schütze aus der TeSys D-Reihe (LXD1-Serie) mit einer Nennspannung von 110 V AC 50/60 Hz. Sie ist als direkter Ersatz für die Spulen der Schütze LC1D09–D38, LC1DT20–DT40 und der CAD-Serie sowie für Hilfsschaltblöcke konzipiert.

• Produkttyp: Schützspule, TeSys D-Reihe (LXD1-Serie)
• Steuerspannung: 110 V AC, 50/60 Hz
• Kompatible Schütze: LC1D09–D38, LC1DT20–DT40, CAD
• Spulenwiderstand: 124,1 Ω bei 20 °C
• Induktivität im geschlossenen Stromkreis: 4,6 H
• Anlaufleistung: 70 VA bei 50 Hz und 70 VA bei 60 Hz (cos φ 0,75, bei 20 °C)
• Halteleistung: 7 VA bei 50 Hz / 7,5 VA bei 60 Hz (cos φ 0,3, bei 20 °C)
• Betriebsspannungsbereich: 0,8–1,1 Uc bei 50 Hz; 0,85–1,1 Uc bei 60 Hz (unter 60 °C)
• Abfallspannung: 0,3–0,6 Uc bei 50/60 Hz (unter 60 °C)
• Wärmeabgabe: 2–3 W bei 50/60 Hz
• Mechanische Lebensdauer: 15 Millionen Zyklen
• Maximale Schaltfrequenz: 3.600 Zyklen/h bei unter 60 °C
• Spulentechnologie: Ohne integrierten Unterdrücker
• Umgebungstemperatur im Betrieb: −5 bis +60 °C
